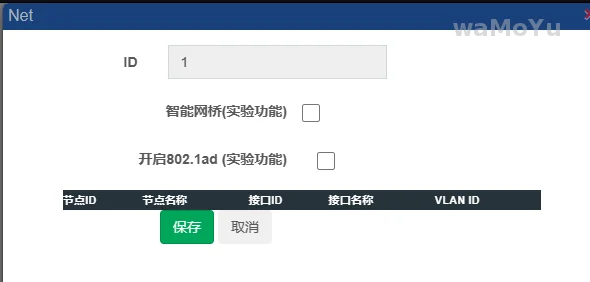

Bridge网络

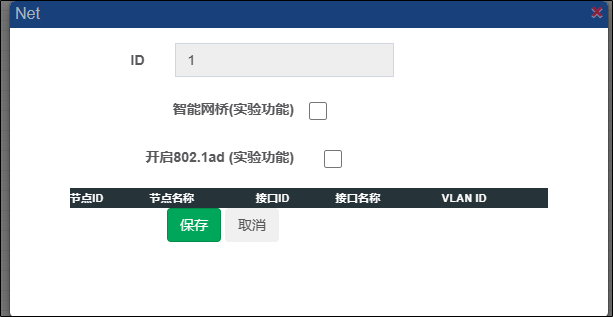

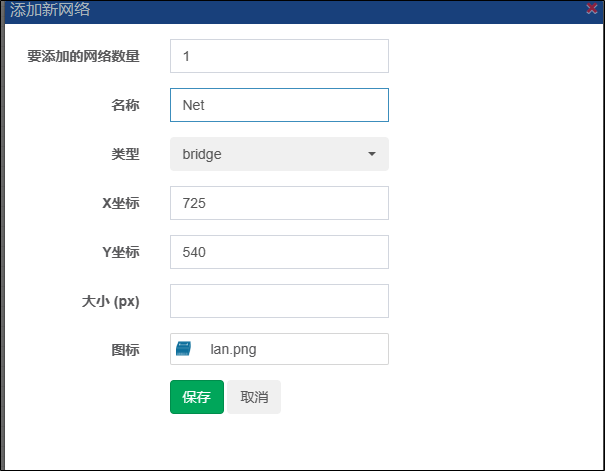

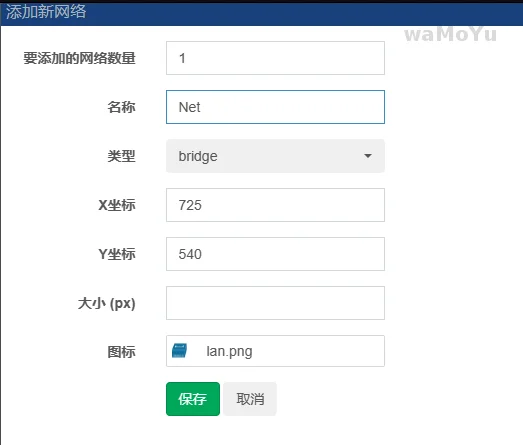

Bridge网络类型，类似于一个HUB

image-20240102232236724

image-20240102232245826

Internal网络

Internal网络可以理解为内部网络，该网络只在当前LAB中生效，使用同一个internal时，节点之间可以相互通信。

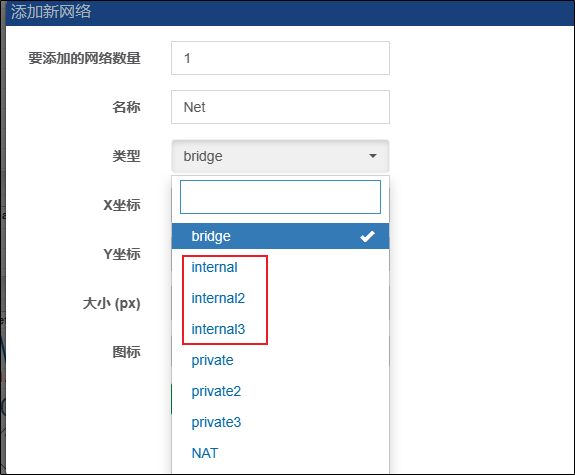

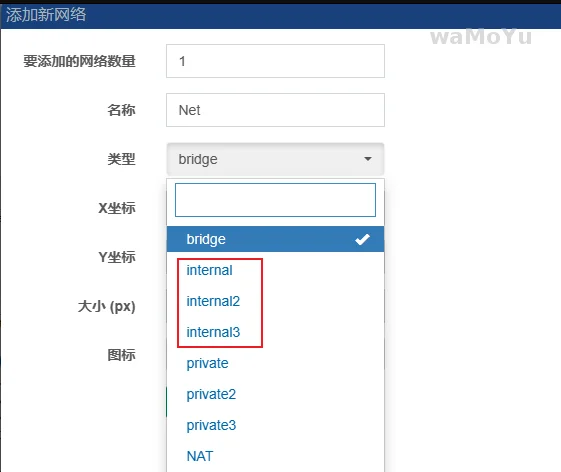

注意！PnetLab中internal有3个，如果要连接该网络请使用同一个internal

例如都使用internal2就可以正常通信，如果一个连接的是internal，另一个节点连接的是internal2，那么则无法通信。

image-20240102232741763

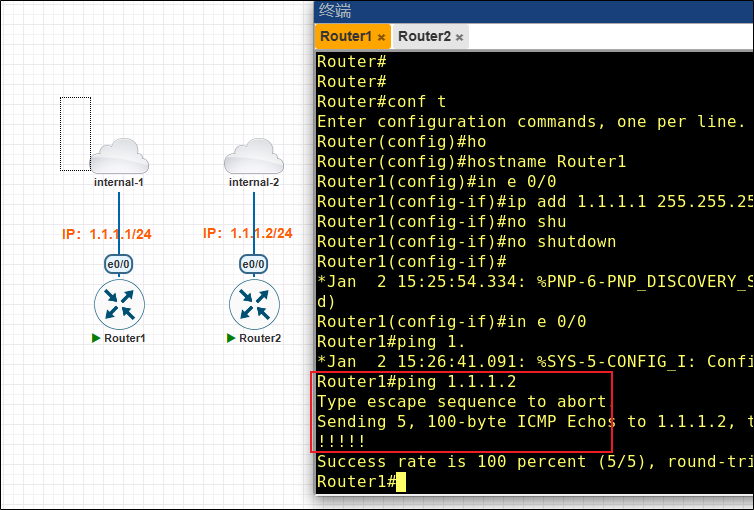

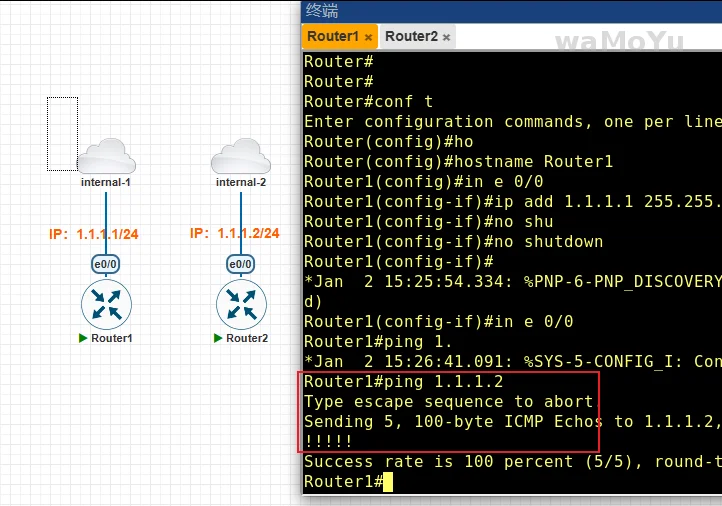

下图中Router1和Router2节点均连接的internal云网络

image-20240102232658925

Private网络

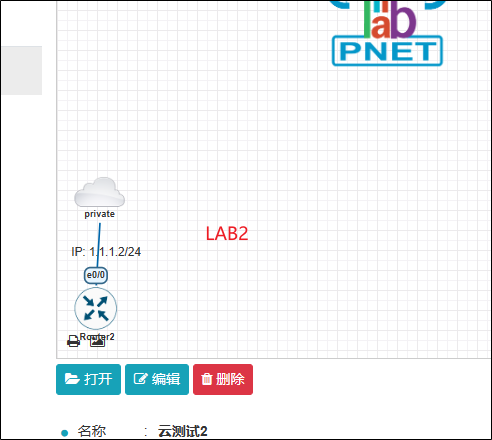

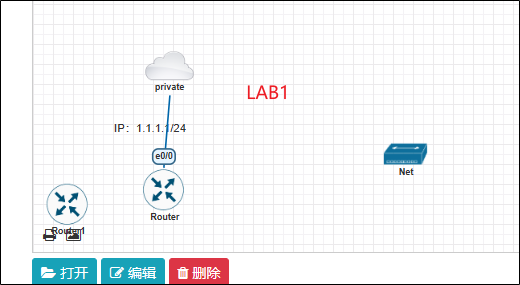

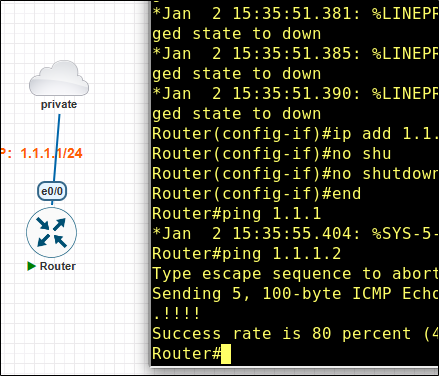

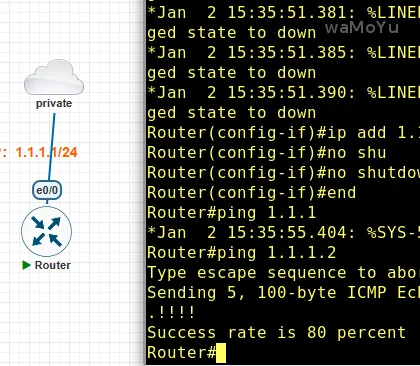

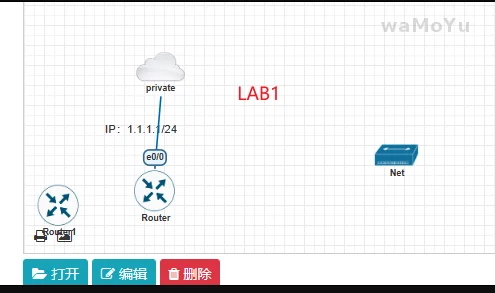

Private 云网络可以让用户实现不同LAB之间的互联。

注意！Private 每个用户之间的网络上隔离的

注意！连接Private的节点ID不能相同

image-20240102233612549

image-20240102233635830

image-20240102233645814

NAT网络

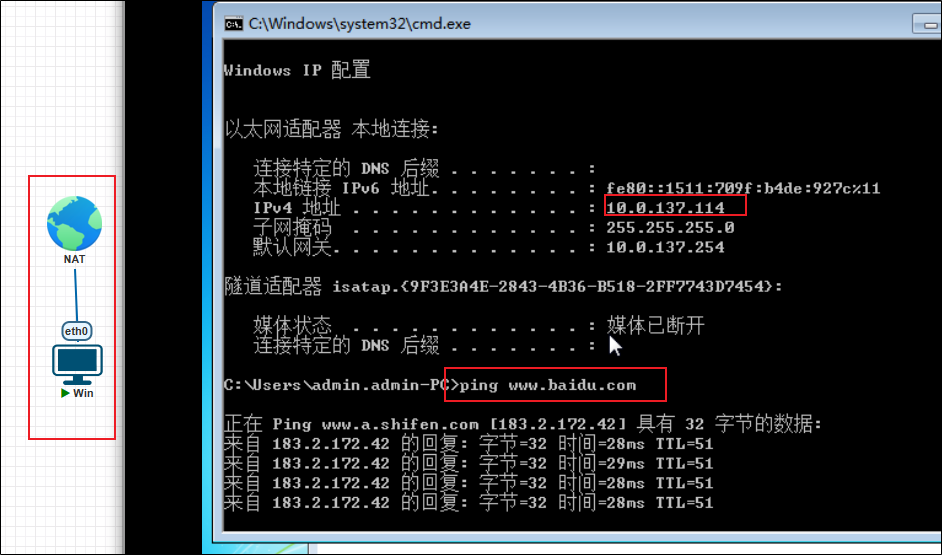

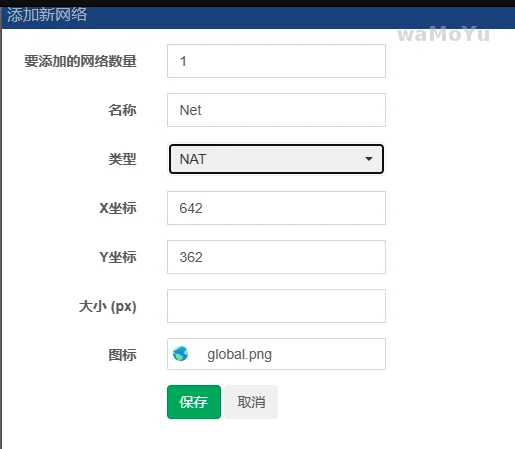

NAT网络，节点连接后可以上网(前提是PnetLab可以连接互联网)

image-20240102233808692

image-20240102234227732

Cloud网络

Cloud网络可以理解为桥接模式。

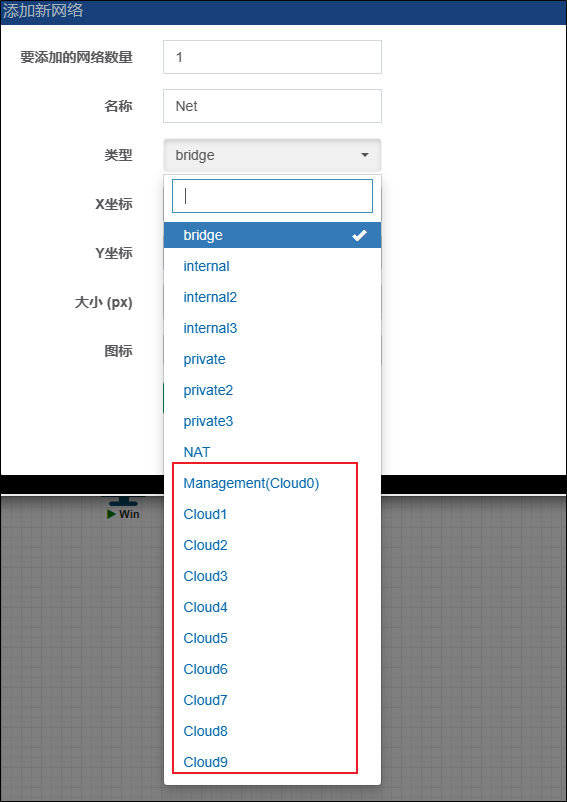

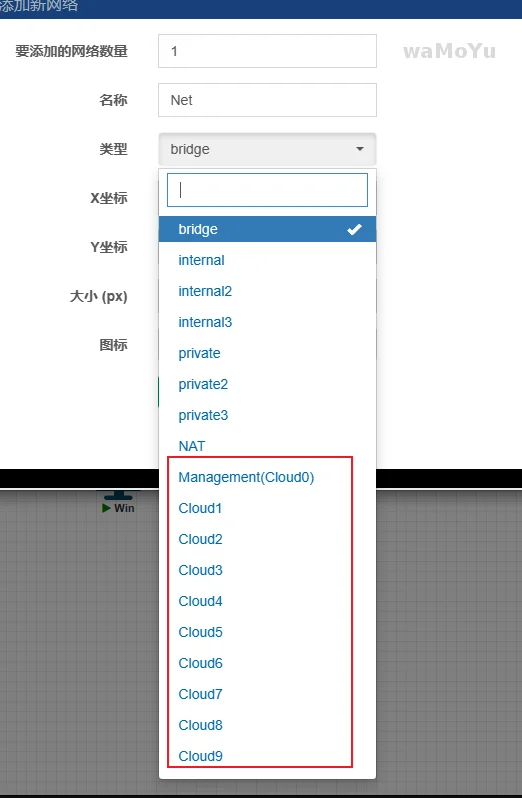

Cloud0-9，其中Cloud0网络为PnetLab的管理口地址，也是PnetLab的网卡0。

Cloud0等同于网卡0

Cloud1等同于网卡1

....以此类推

注意！Esxi要开启混杂模式

image-20240102233948094
