说明

提示

教程基于PnetLab v6.0.0-100版本编写

部署步骤

危险

目前官方在线部署以崩，请使用离线方式部署！！！

  1. 物理服务器安装Ubuntu 20.04 LTS

    下载地址：https://mirrors.aliyun.com/ubuntu-releases/focal/ubuntu-20.04.6-live-server-amd64.iso

  2. 挂代理[可选步骤]

    export http_proxy="http://IP:端口"
export https_proxy="http://IP:端口"

  3. 使用以下命令一键在线部署或选择下载离线包进行部署。

    curl -sL https://labhub.eu.org/api/raw/?path=/UNETLAB%20I/upgrades_pnetlab/Focal/install_pnetlab_v6.sh | bash

裸机部署案例-离线部署

提示

离线安装包下载地址：https://pan.baidu.com/s/10pTq1PUexTOcT8IuNYvufA?pwd=8b6k

部署环境

警告

注意！请确保服务器的CPU支持虚拟化，并且在BIOS中开启虚拟化功能

部署步骤

1）Ubuntu 20.04安装

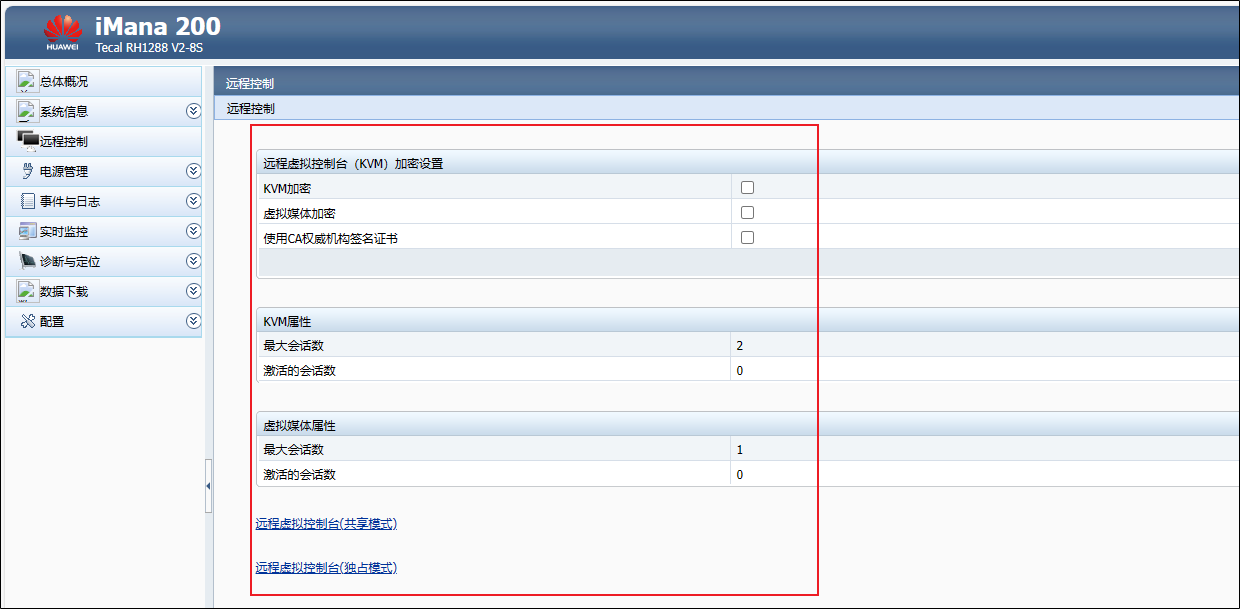

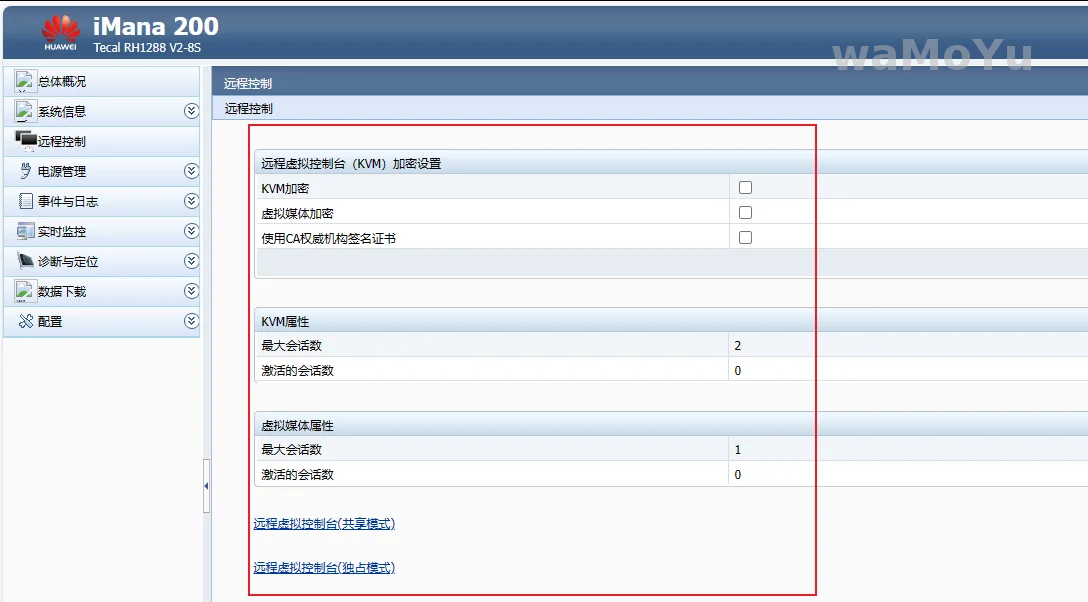

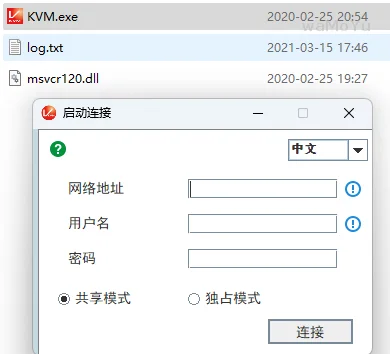

  1. 服务器管理页面远程虚拟控制台(KVM)或KVM软件远程连接

    image-20240103183539874

    image-20240103183555826

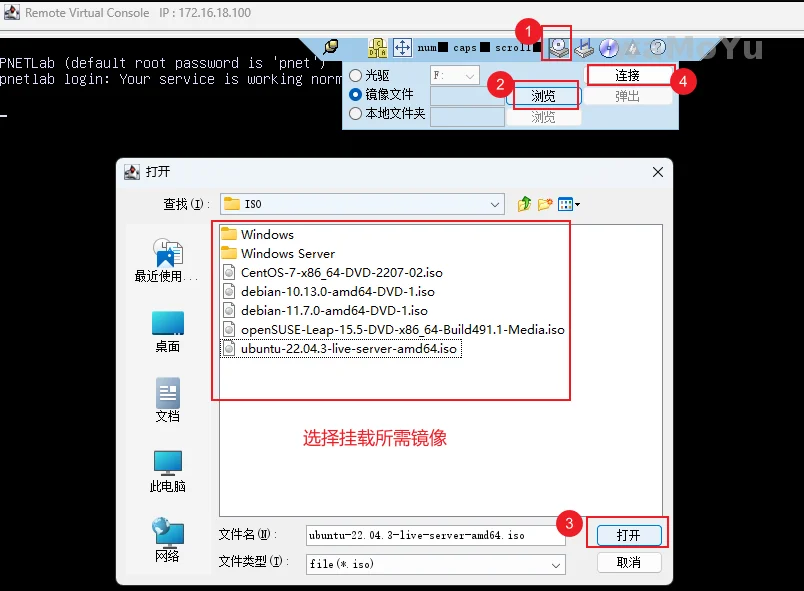

  2. 挂载ubuntu ISO镜像并且设置为引导盘

    image-20240103183746088

  3. 磁盘阵列配置

    按需配置，请参考服务器的官方手册进行配置。

  4. 安装Ubuntu系统

    除了下方的2个设置外，其他默认即可。

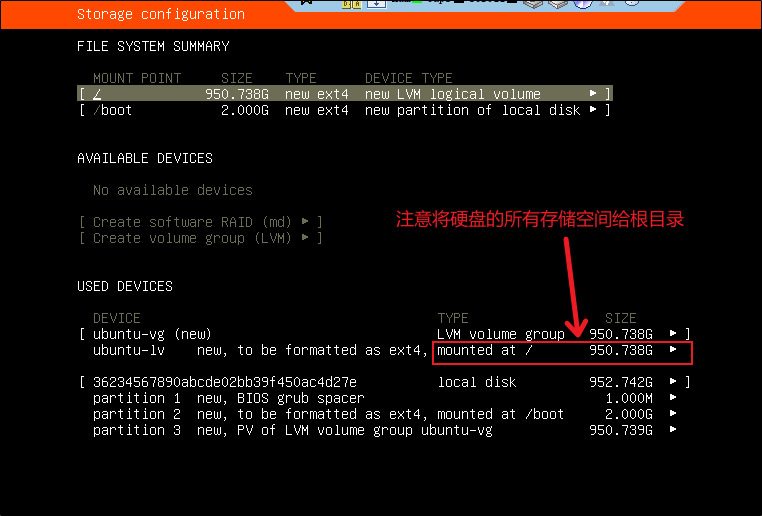

    • 分区时将硬盘都给根目录

      image-20240103233754541

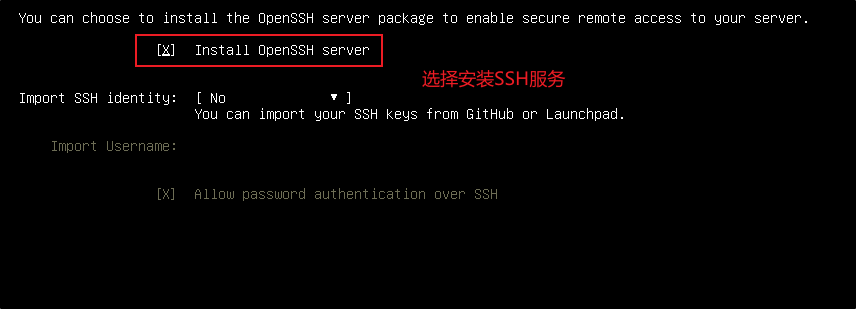

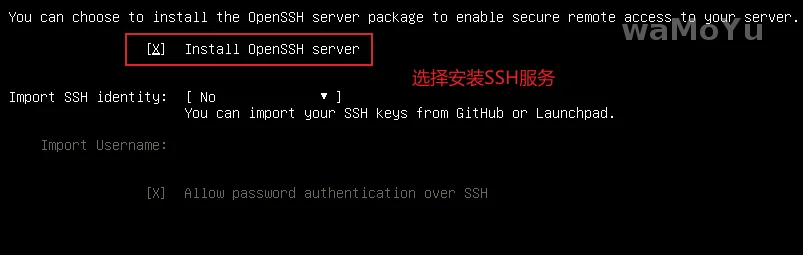

    • 安装SSH服务

      image-20240103233824077

2）PnetLab v6.0.0-100安装

  1. 设置root密码

    sudo -i # 切换root用户
passwd # 修改root用户密码

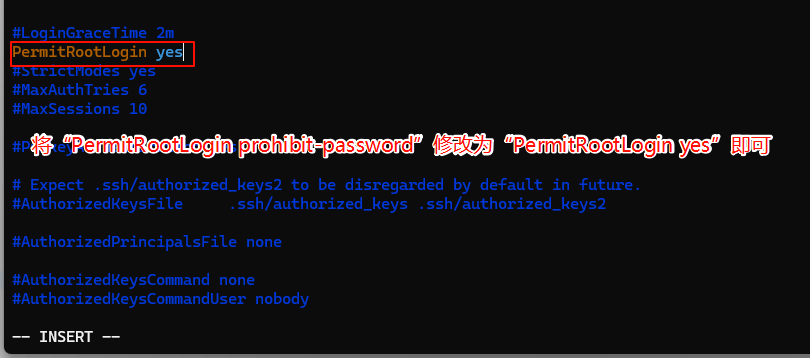

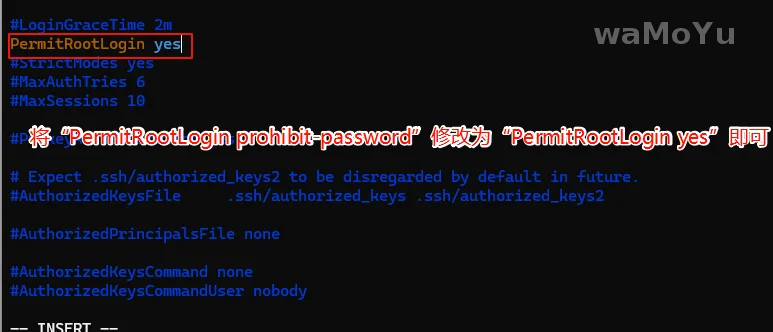

  2. 允许root用户ssh登入

    # 修改SSH配置文件
vim /etc/ssh/sshd_config


  3. 重启ssh服务

    service sshd restart

  4. 退出当前账号，使用root用户登入

  5. 删除之前创建的普通用户

    userdel -r {用户名}
cat /etc/passwd

  6. 使用root账号登入

  7. 修改更新源

    vim /etc/apt/sources.list

    阿里云源

    deb https://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse

# deb https://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
# deb-src https://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse

    更新源

    apt update

  8. 上传离线安装包

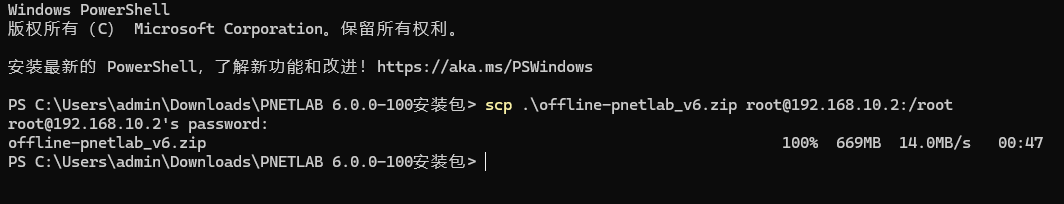

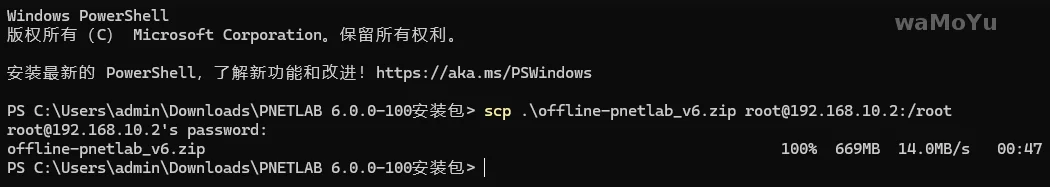

    使用CRT、XSHELL等工具上传，也可以直接在windows的CMD窗口中使用scp命令上传。

    scp .\offline-pnetlab-v6.zip root@<服务器IP>:/root

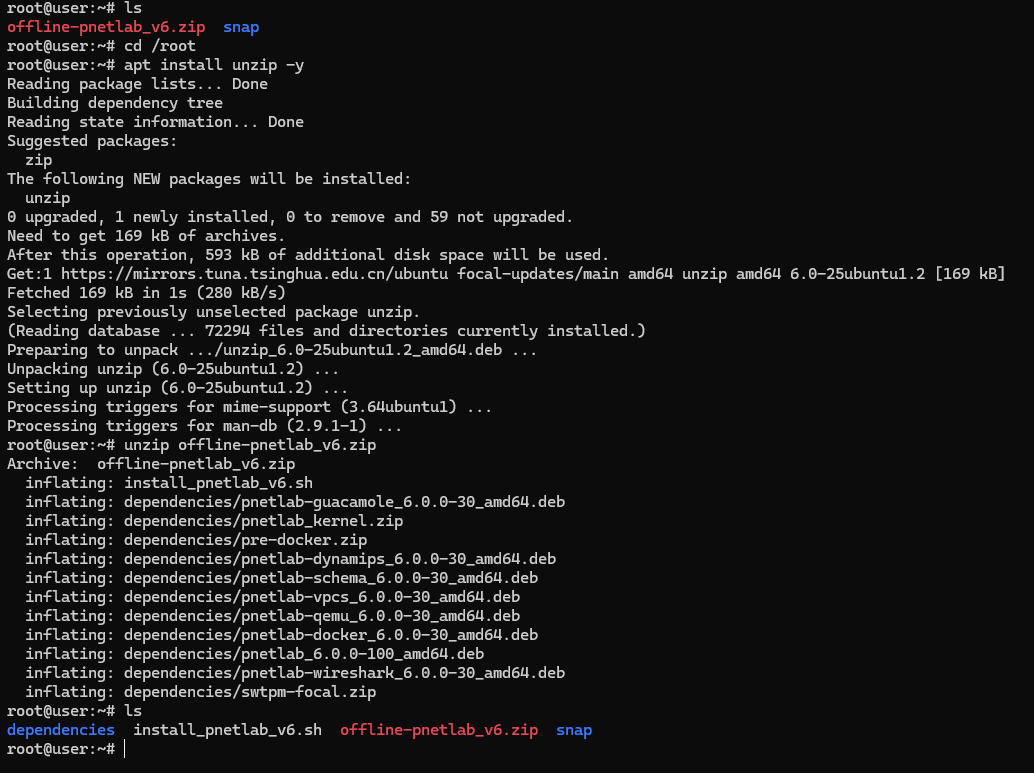

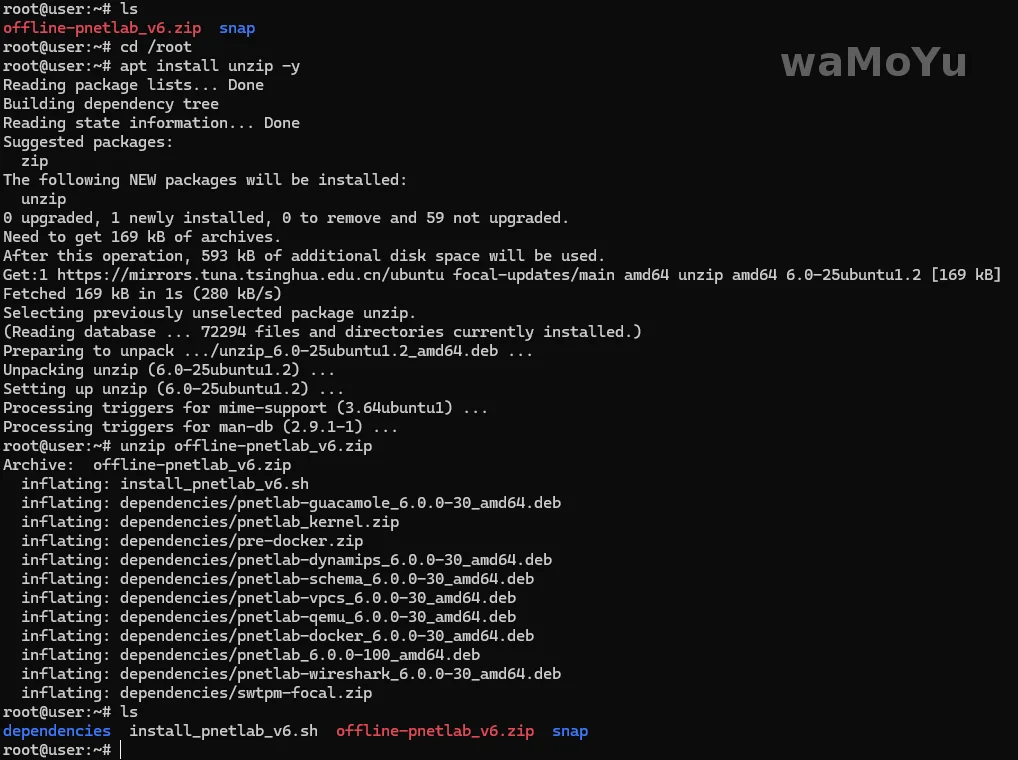

  9. 解压离线安装包

    # 1）进入安装包所在目录
cd /root

# 2）安装解压软件
apt install unzip -y

# 3）解压安装包
unzip offline-pnetlab-v6.zip


  10. 开始安装PnetLab

    # 1）给安装脚本添加权限
chmod +x install_pnetlab_v6.sh
# 2）执行安装脚本

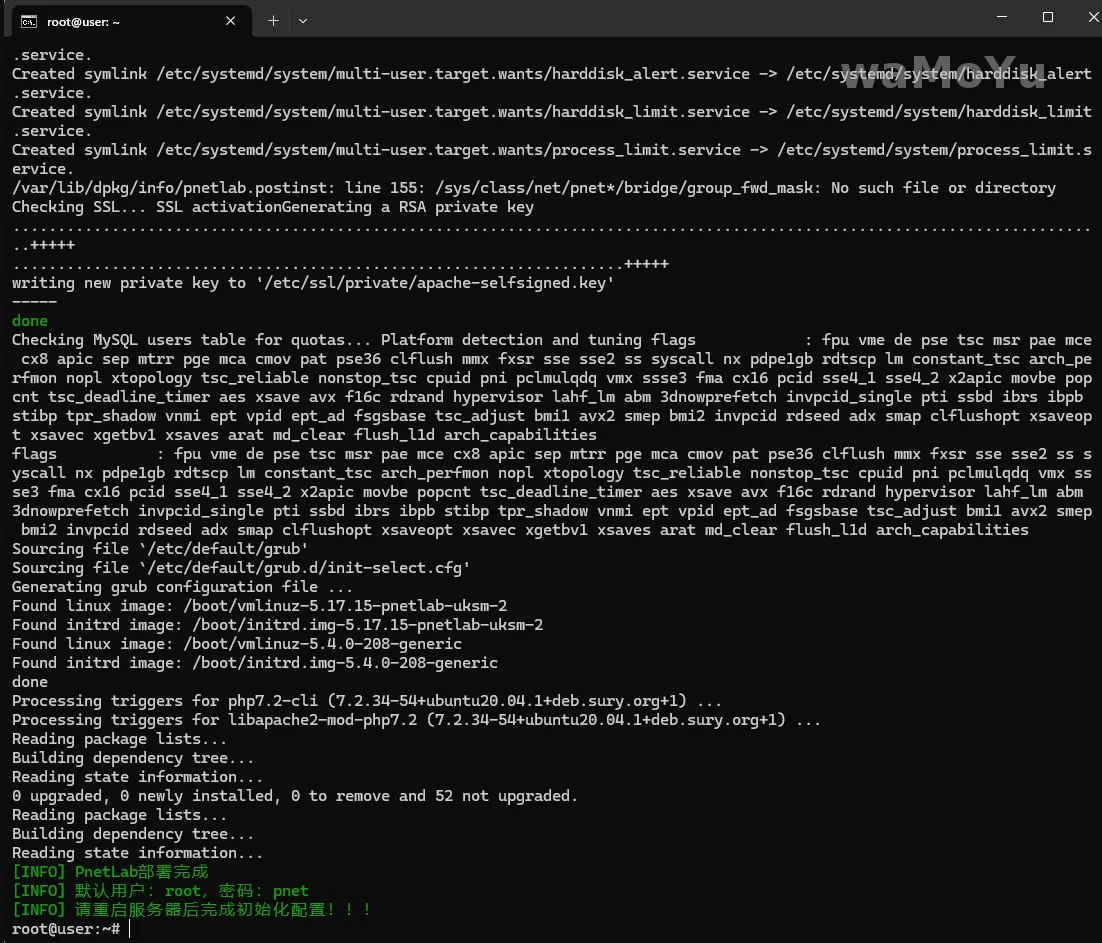

./install_pnetlab_v6.sh

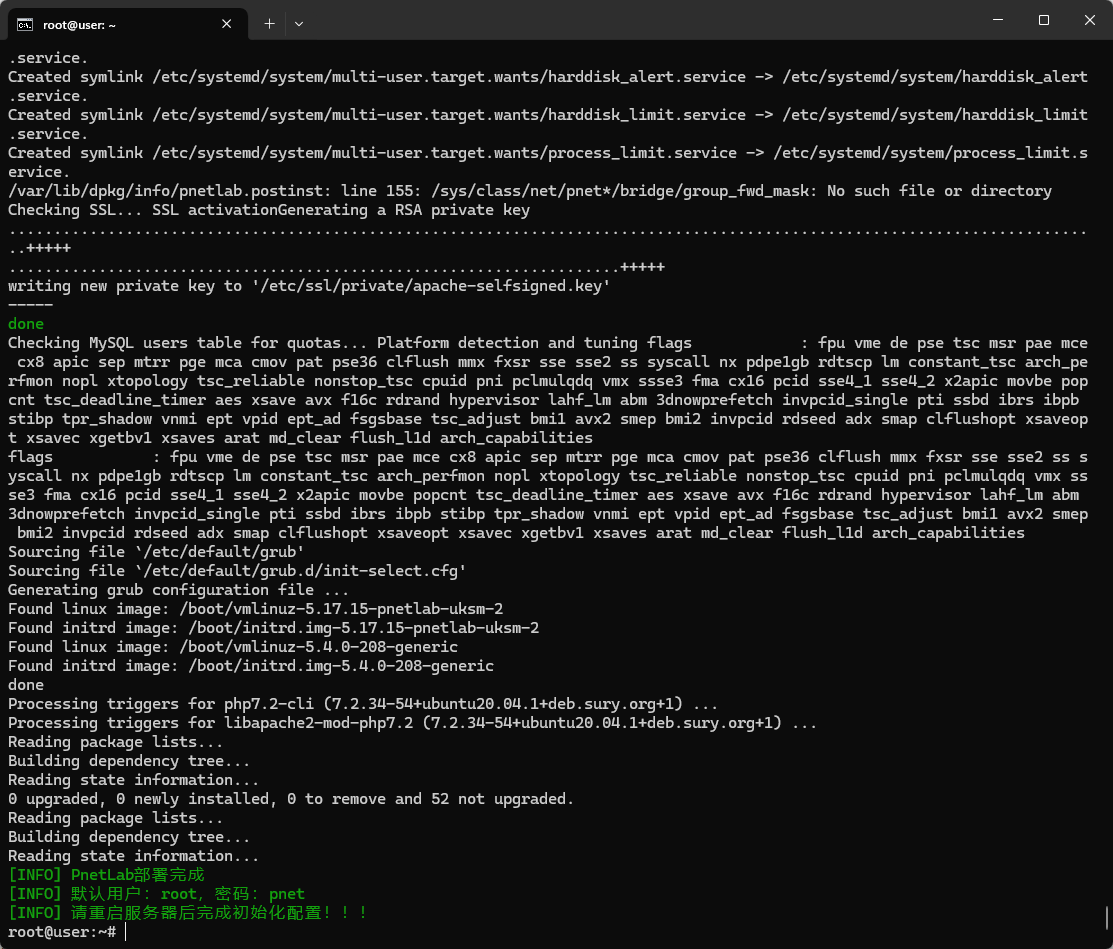

    看到上述任意一个界面后重启即可。

警告

注意！官方下载离线安装包中的安装脚本存在语法错误，如果是官方下载的请自行修改脚本

警告

注意！重启后，使用root/pnet默认账号登入下CLI界面进行初始化配置

警告

注意！如果未运行设置向导，可能导致网络错误

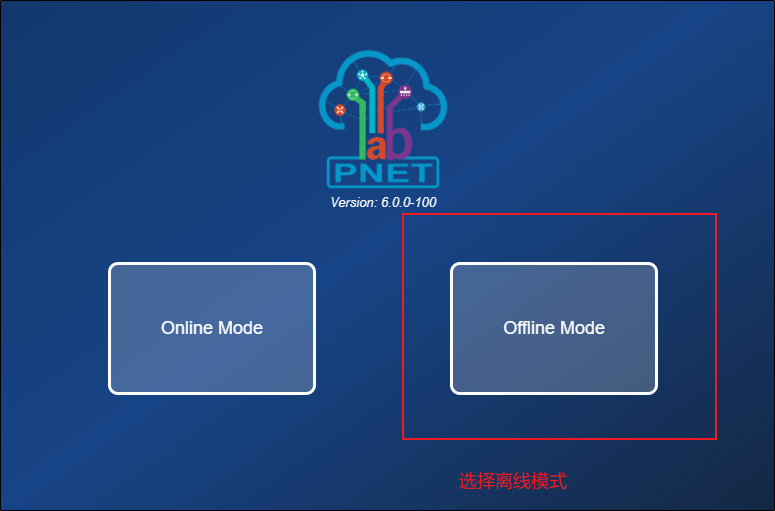

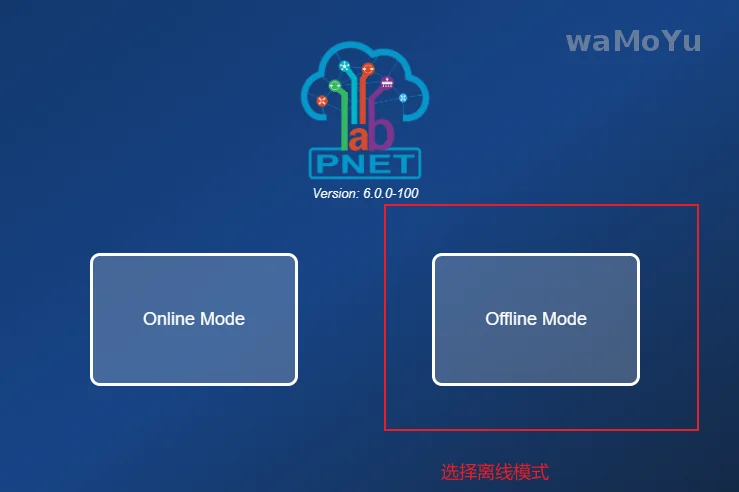

  1. 登入PnetLabWEB页面选择离线模式。

    image-20240104020754061

提示

建议部署后按照“PnetLab优化”部分进行优化，并且参考“BUG修改”部分进行bug修复

裸机部署案例-在线部署（以失效）

危险

目前官方在线部署以崩，请使用离线方式部署！！！

部署环境

警告

注意！请确保服务器的CPU支持虚拟化，并且在BIOS中开启虚拟化功能

部署步骤

1）Ubuntu 20.04安装

  1. 服务器管理页面远程虚拟控制台(KVM)或KVM软件远程连接

    image-20240103183539874

    image-20240103183555826

  2. 挂载ubuntu ISO镜像并且设置为引导盘

    image-20240103183746088

  3. 磁盘阵列配置

    按需配置，请参考服务器的官方手册进行配置。

  4. 安装Ubuntu系统

    除了下方的2个设置外，其他默认即可。

    • 分区时将硬盘都给根目录

      image-20240103233754541

    • 安装SSH服务

      image-20240103233824077

2）PnetLab v6.0.0-100安装

  1. 设置root密码

    sudo -i
passwd

  2. 允许root用户ssh登入

    sed -i -e “s/.*PermitRootLogin .*/PermitRootLogin yes/” /etc/ssh/sshd_config

  3. 重启ssh服务

    service sshd restart

  4. 退出当前账号，使用root用户登入

  5. 删除之前创建的普通用户

    userdel -r {用户名}
cat /etc/passwd

  6. 使用root账号登入

  7. 修改更新源

    vim /etc/apt/sources.list

    阿里云源

    deb https://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse

# deb https://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
# deb-src https://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse

    更新源

    apt update

  8. 挂代理（可选）

  9. 安装PnetLAB

    PnetLab v6.0.0-100安装脚本

    curl -sL https://labhub.eu.org/api/raw/?path=/UNETLAB%20I/upgrades_pnetlab/Focal/install_pnetlab_v6.sh | bash
警告

注意！如果安装完后有错误信息，请再次运行上方命令，重新安装（网络原因会导致部分内容未下载，重新执行安装脚本会修复）

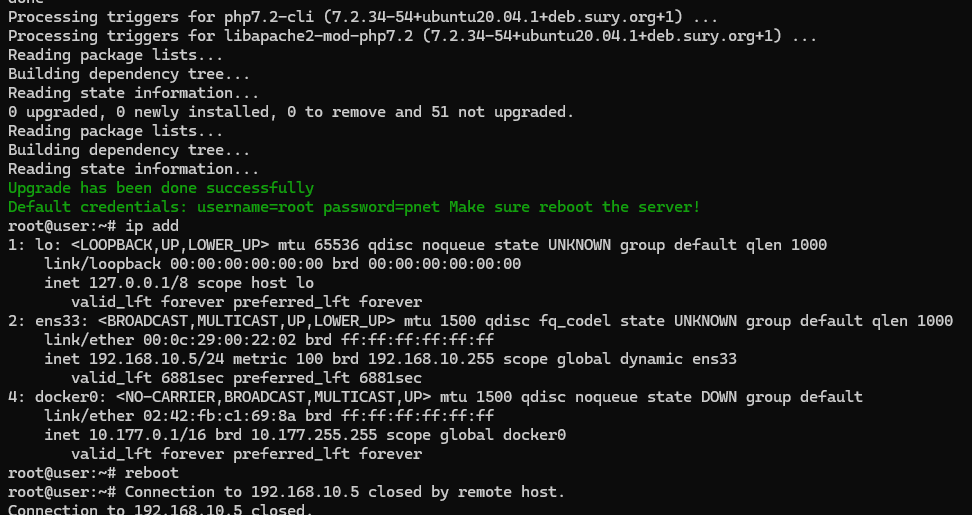

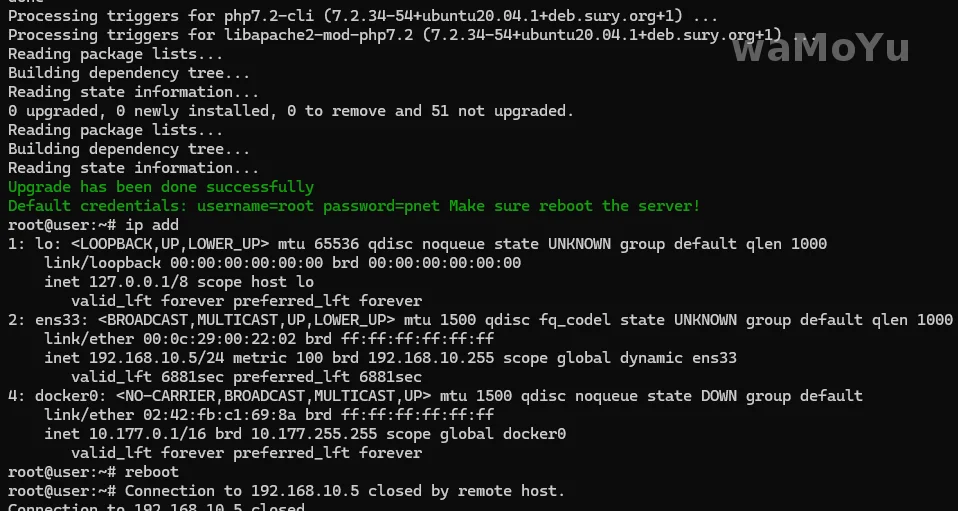

安装完成后，重启服务器。

重启服务器后，输入默认账号和密码（root/pnet）登入，会有设置向导，要求你重新设置root密码、网络等，设置完成后自动重启。

警告

注意！如果未运行设置向导，可能导致网络错误

  1. 登入PnetLabWEB页面选择离线模式。

image-20240104020754061
