说明

http/https控制台可以直接调用本地浏览器打开节点的web服务。

image-20240102224236447

使用前提

提示

节点的网卡0，是通过DHCP获取IP地址的，或者可以手动修改IP为：169.254.10.101/30

使用步骤

  1. 选择控制台类型为：http或https
  2. 设置映射端口（如果端口是默认的80或443就可以跳过该步骤）
  3. 勾选注入管理网卡
  4. 启动节点
  5. 打开http/https控制台

案例演示1

提示

该案例使用华三防火墙作为演示。

提示

华三FW1000防火墙，默认管理口是GE1/0，使用https协议登入管理网页，并且IP是DHCP获取，所以无需其他设置，只需要选择https控制台即可。

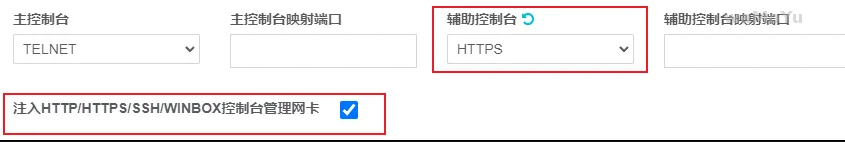

  1. 添加华三防火墙，并且选择辅助控制台为https，勾选注入管理网卡

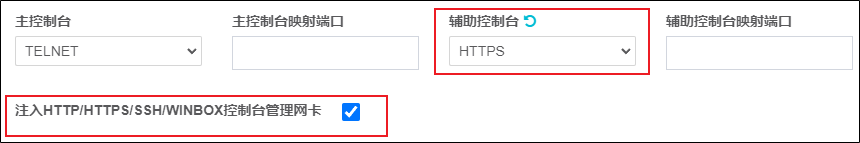

    image-20240102225610839

  2. 启动节点

  3. 等待节点启动完毕后打开https控制台

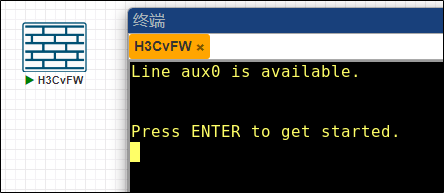

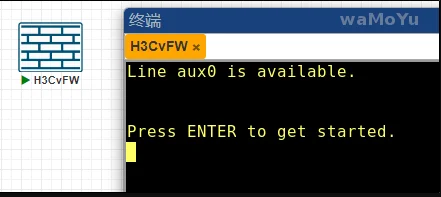

    image-20240102225628503

    image-20240102225943341

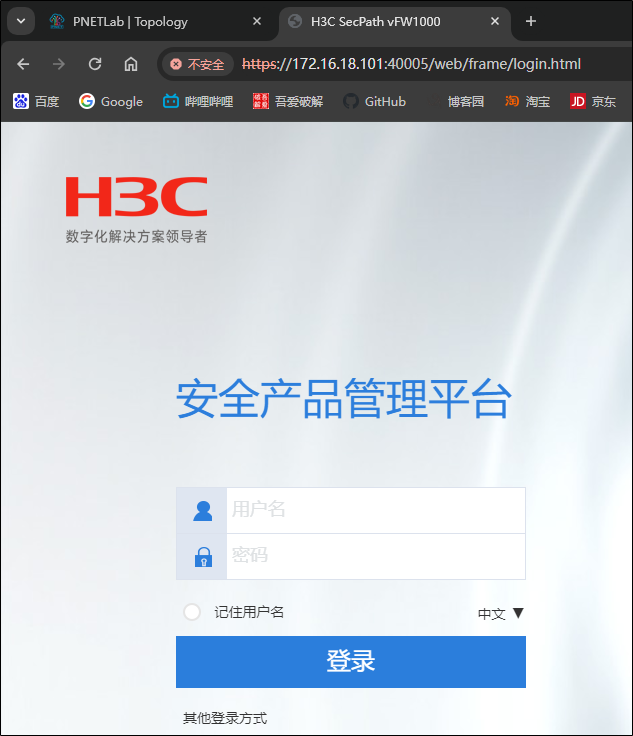

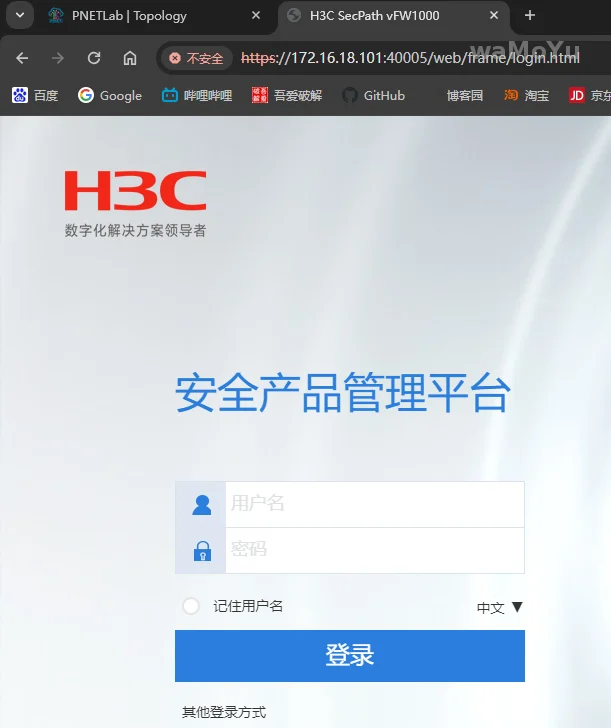

    image-20240102225713773

案例演示2

提示

该案例使用华为防火墙作为演示

提示

华为USG6000防火墙默认管理地址是https://192.168.0.1:8443，为https协议，并且指定了IP和端口号，所以该节点使用https控制台，设置映射端口为8443，还需要先进入命令行修改ip为dhcp获取（直接修改为169.254.10.101/30也是可以的）。

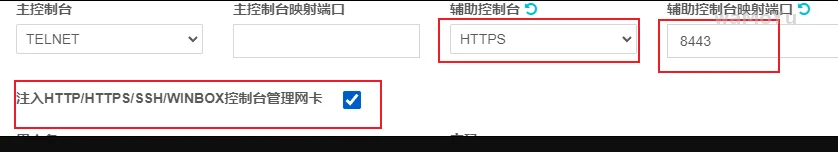

  1. 添加华为防火墙，并且选择辅助控制台为https，设置端口映射为8443，勾选注入管理网卡。

    image-20240102230350977

  2. 启动节点。

  3. 进入命令行，设置网口0 IP为DHCP获取。

    命令行默认密码为：admin

    sys
interface GigabitEthernet 0/0/0
undo ip add
ip add dhcp
dis this

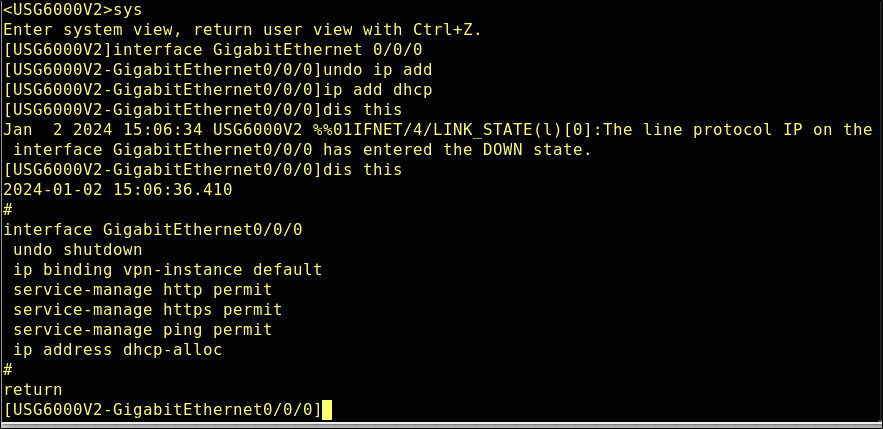

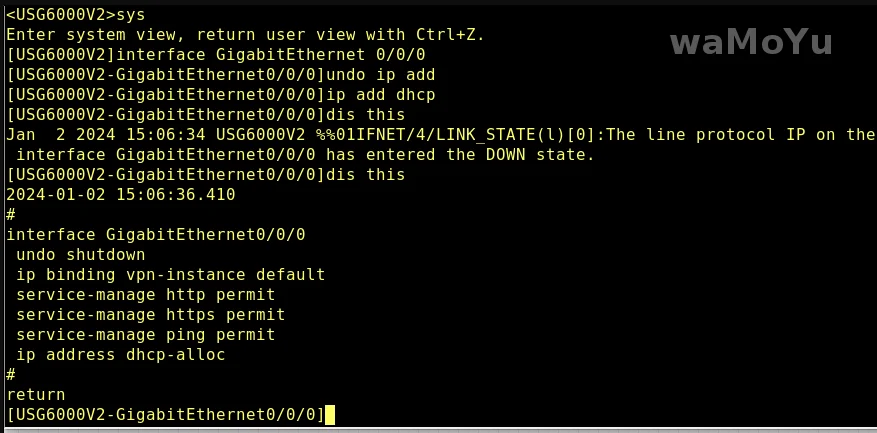

    image-20240102230651204

    image-20240102230710639

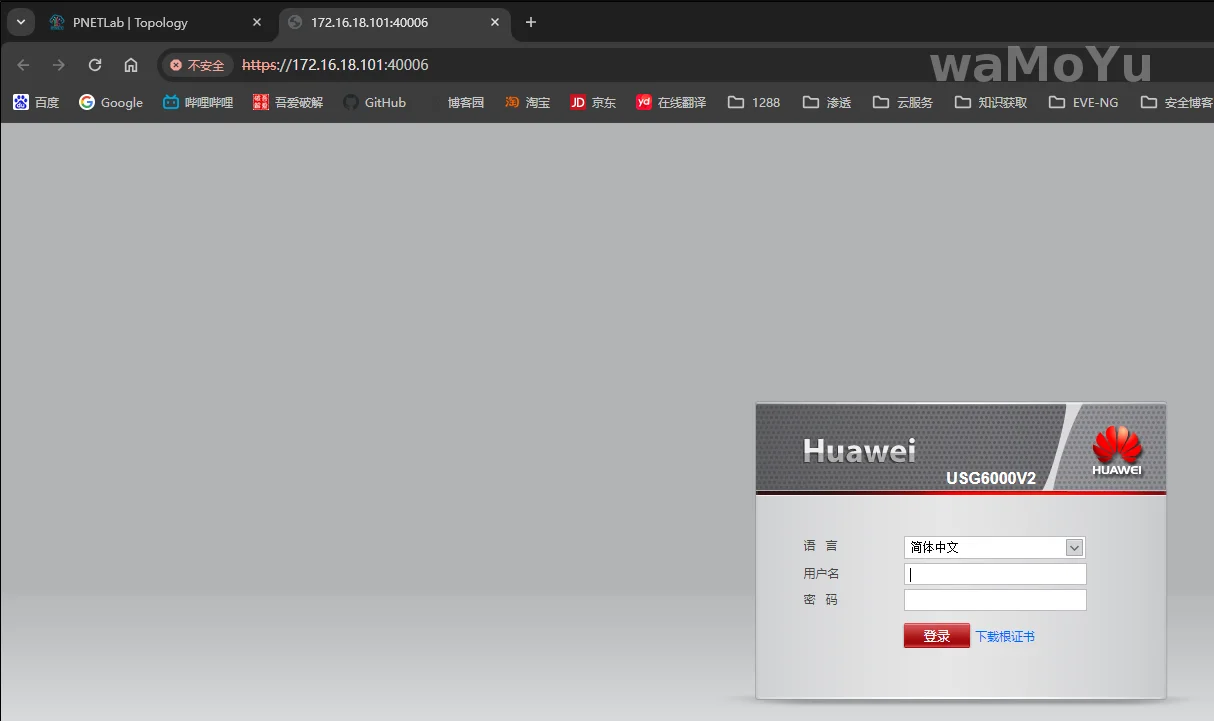

  4. 打开https控制台进入web管理页面。

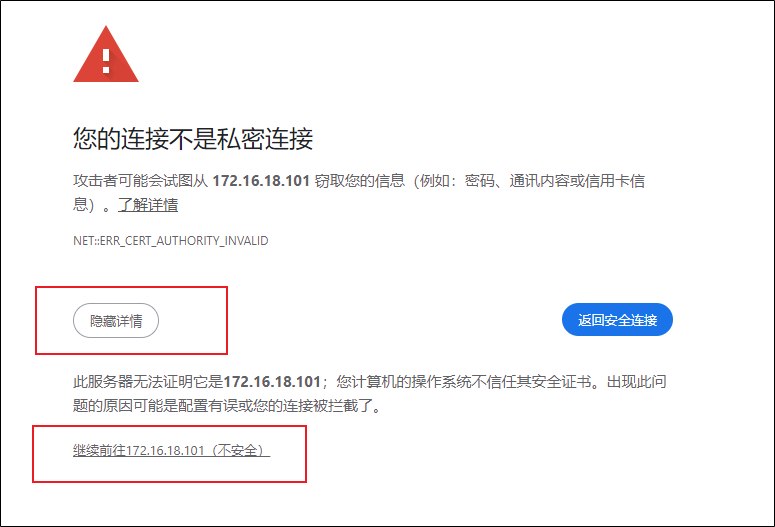

    image-20240102230835442

    image-20240102230846824
