案例：WinServer2022部署

说明

本教程，根据阿里云-制作Windows镜像文件教程、ZStack Cloud WindowsServer系统封装教程以及自定义优化体验的修改制作。

Windows系列教程以WinServer2022做例子，其他版本步骤基本相同。

安装系统版本：Windows Server 2022 数据中心评估版

下载链接：https://www.microsoft.com/zh-cn/evalcenter/evaluate-windows-server-2022

镜像名称：20348.1787.230607-0640.fe_release_svc_refresh_SERVER_EVAL_x64FRE_zh-cn.iso

准备工作

1）镜像文件夹创建

进入qemu目录

cd /opt/unetlab/addons/qemu/

创建镜像目录

mkdir {模板名称-自定义内容}

cd /opt/unetlab/addons/qemu/
mkdir winserver-2022-DataCenterEdition-EVAL

2）系统盘创建

进入镜像目录

cd {镜像目录名}

创建系统盘

磁盘名一般为virtio或hd的居多，在EVE-NG或者PNETLAB中，磁盘名称是固定格式的，virtio代表半虚拟化磁盘，hd代表IDE盘(IDE盘最多4个)；最后一位的字母代表第几块硬盘，a表示第一块盘，b表示第二块盘以此类推。具体请参考链接：[Qemu image namings](Qemu image namings - (eve-ng.net))、Qemu镜像命名规则

只能是qcow2格式的盘，磁盘大小创建后也能扩容，但是无法缩小。

/opt/qemu/bin/qemu-img create -f qcow2 {磁盘名} {磁盘大小}

根据WinServer2022规范文档中最低磁盘大小要求，创建一个大小为32G的虚拟磁盘。

cd winserver-2022-DataCenterEdition-EVAL
/opt/qemu/bin/qemu-img create -f qcow2 virtioa.qcow2 32G

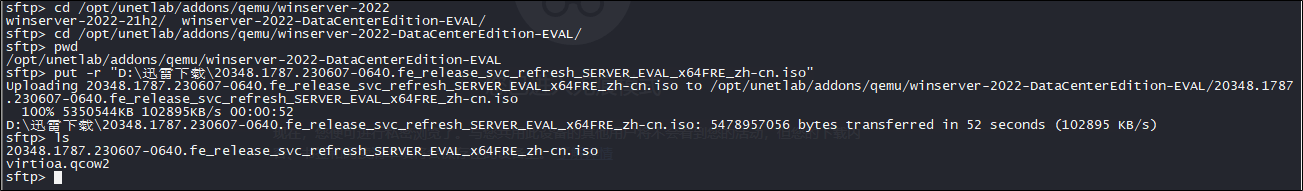

3）ISO镜像上传

使用工具（例如CRT、xshell、winscp等）将WindowServer2022的镜像上传到镜像文件夹中。

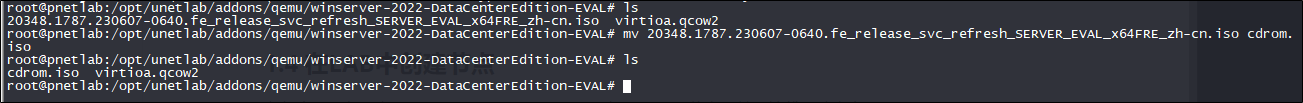

上传后，将镜像名称改为cdrom.iso

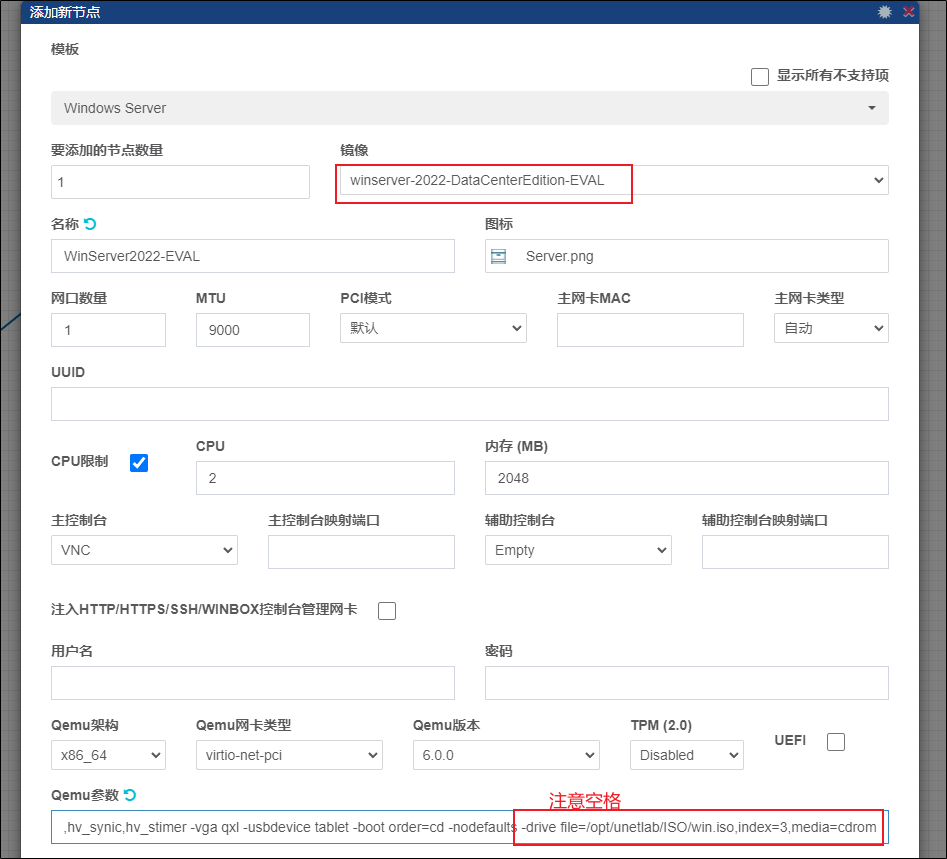

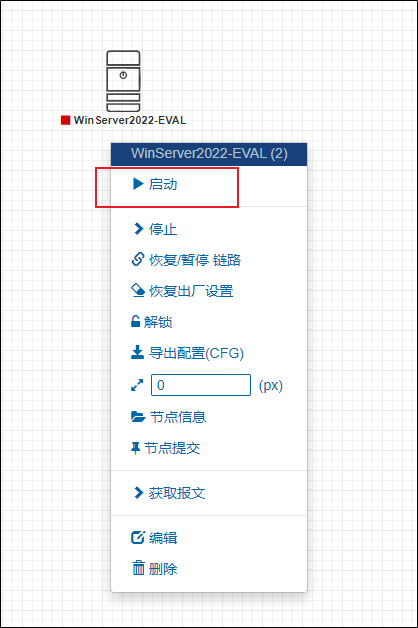

4）在LAB中创建节点并启动

在任意LAB中创建winserver-2022-DataCenterEdition-EVAL节点，并且挂载驱动光盘。

挂载驱动光盘的QEMU参数：

-drive file=/opt/unetlab/ISO/win.iso,index=3,media=cdrom

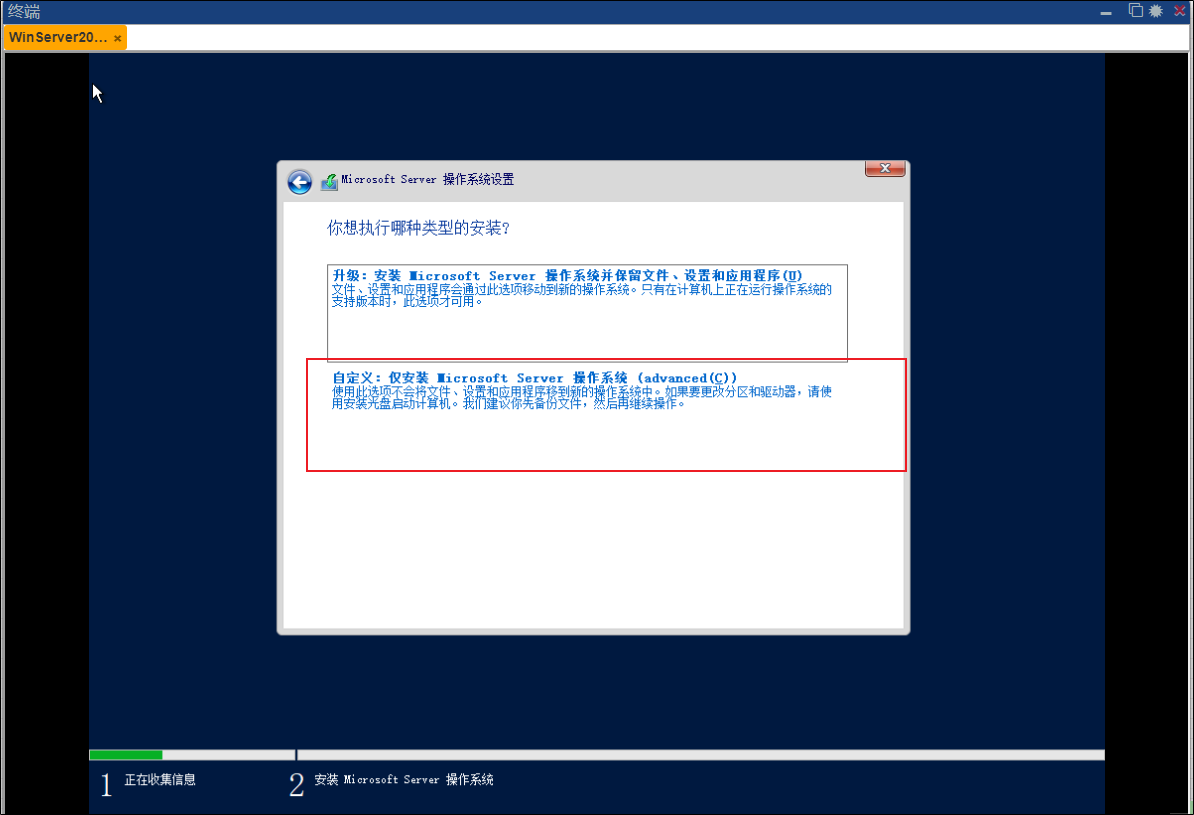

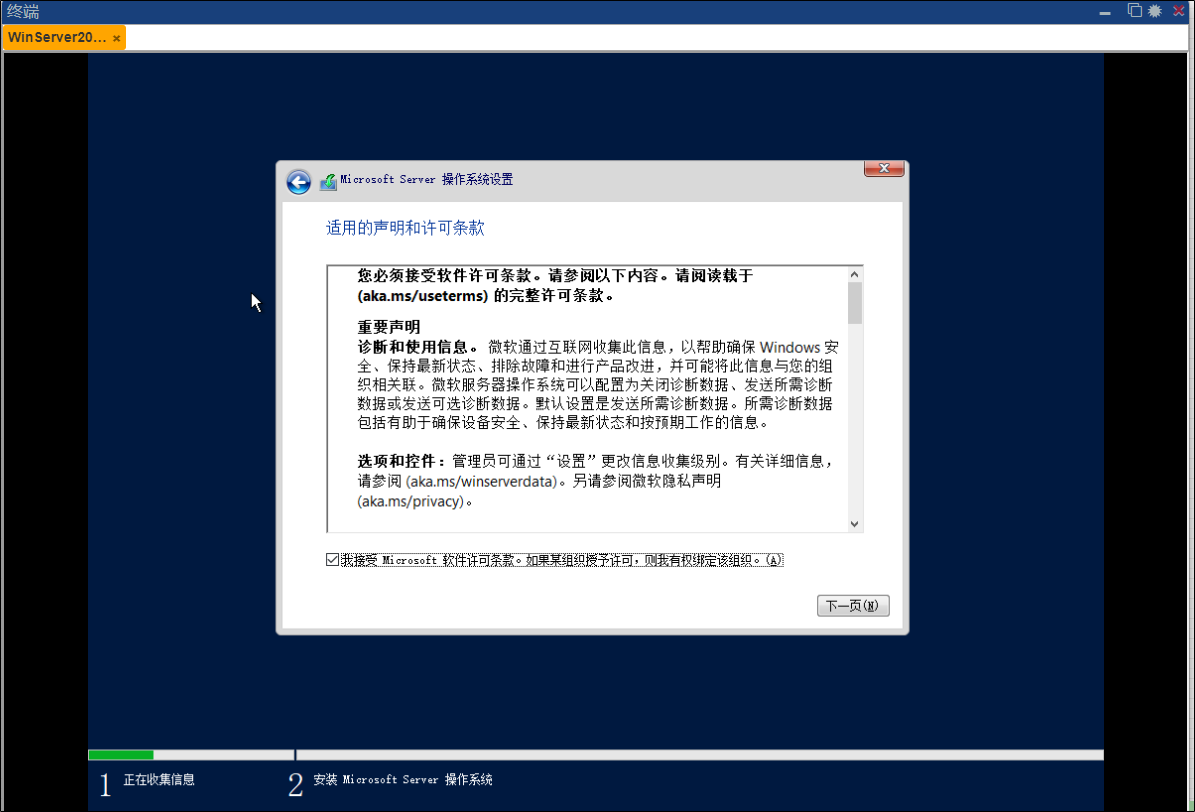

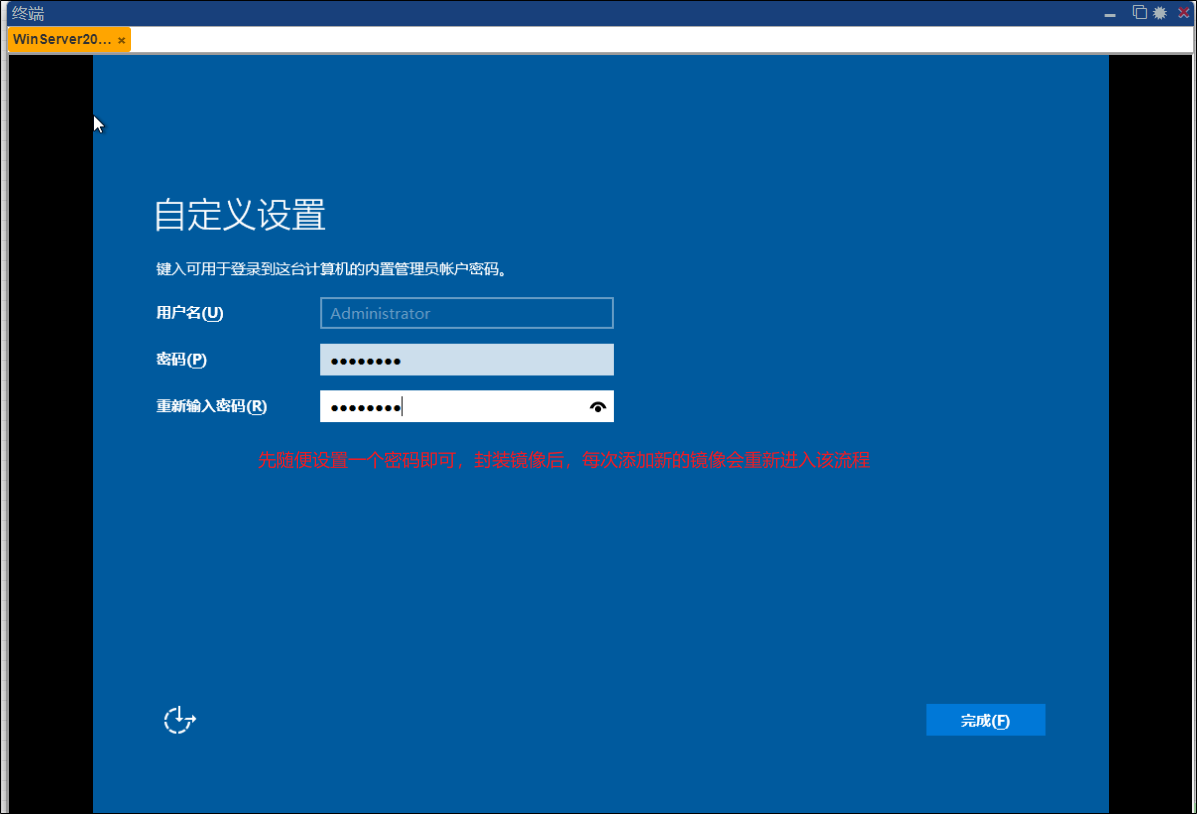

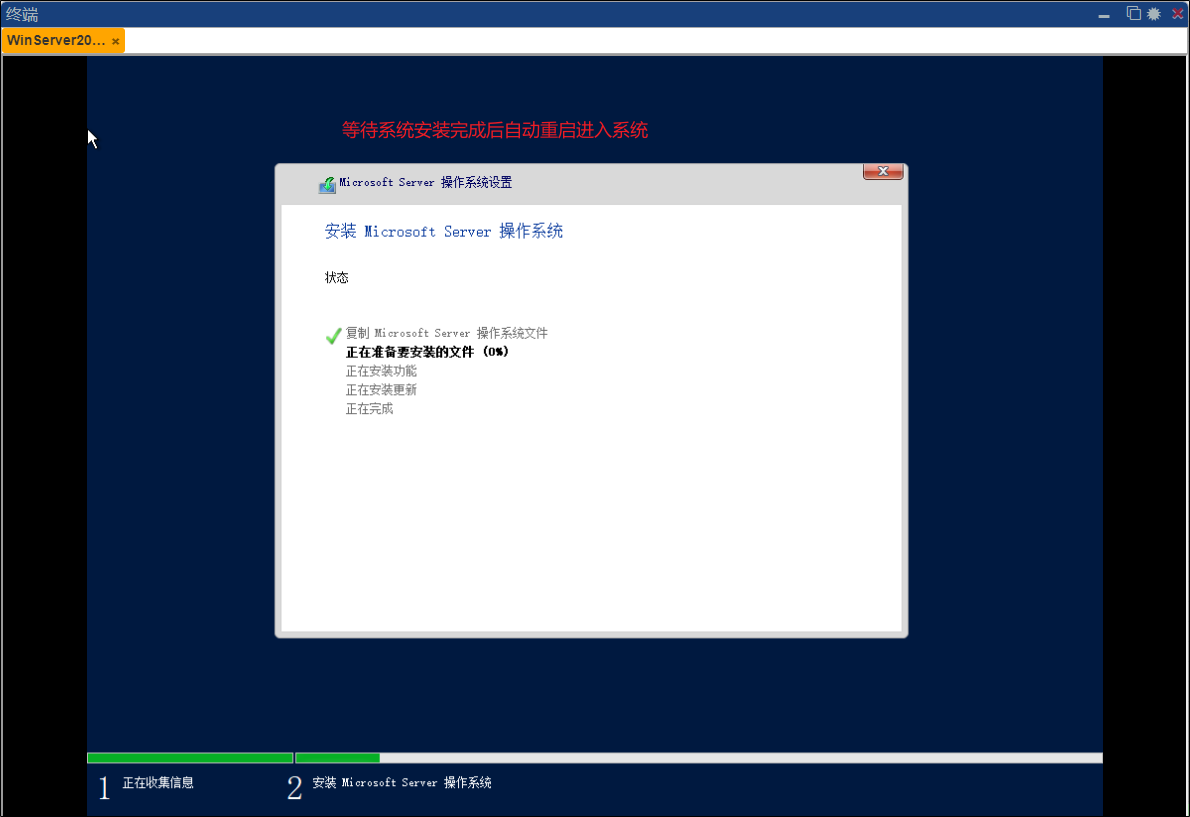

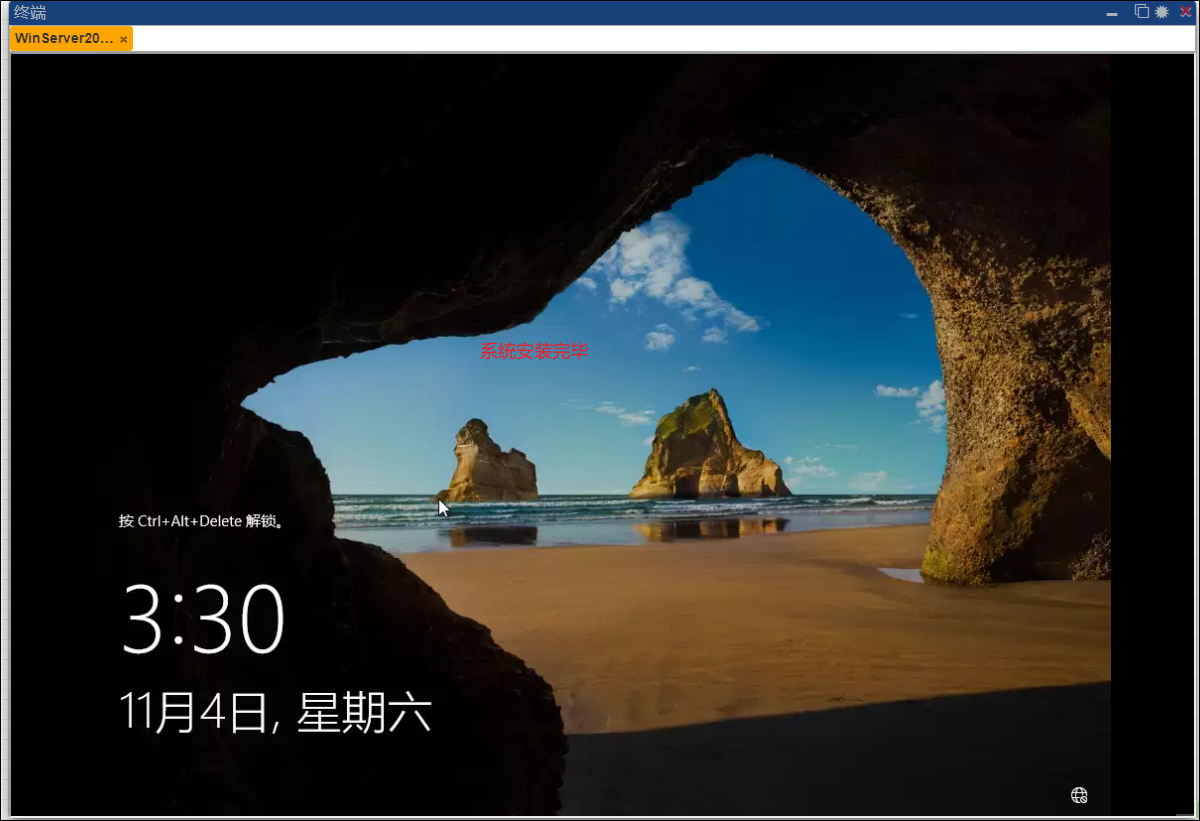

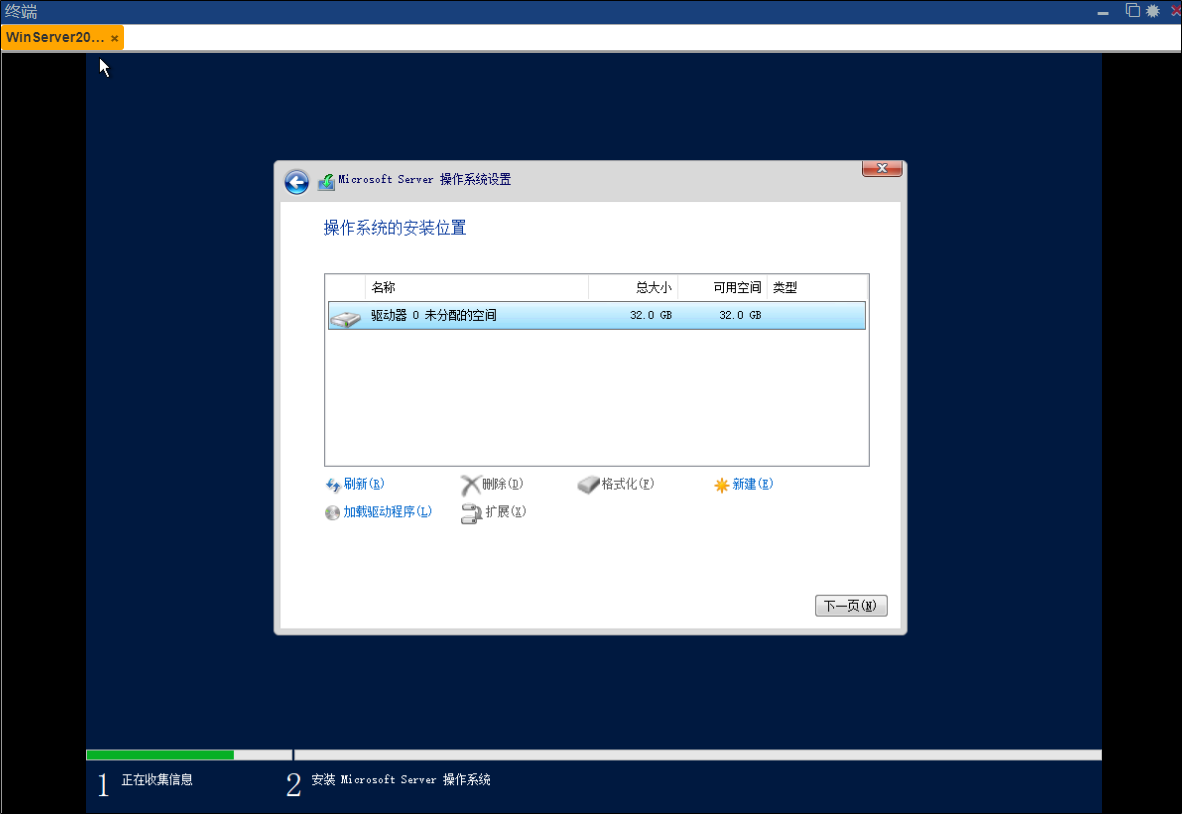

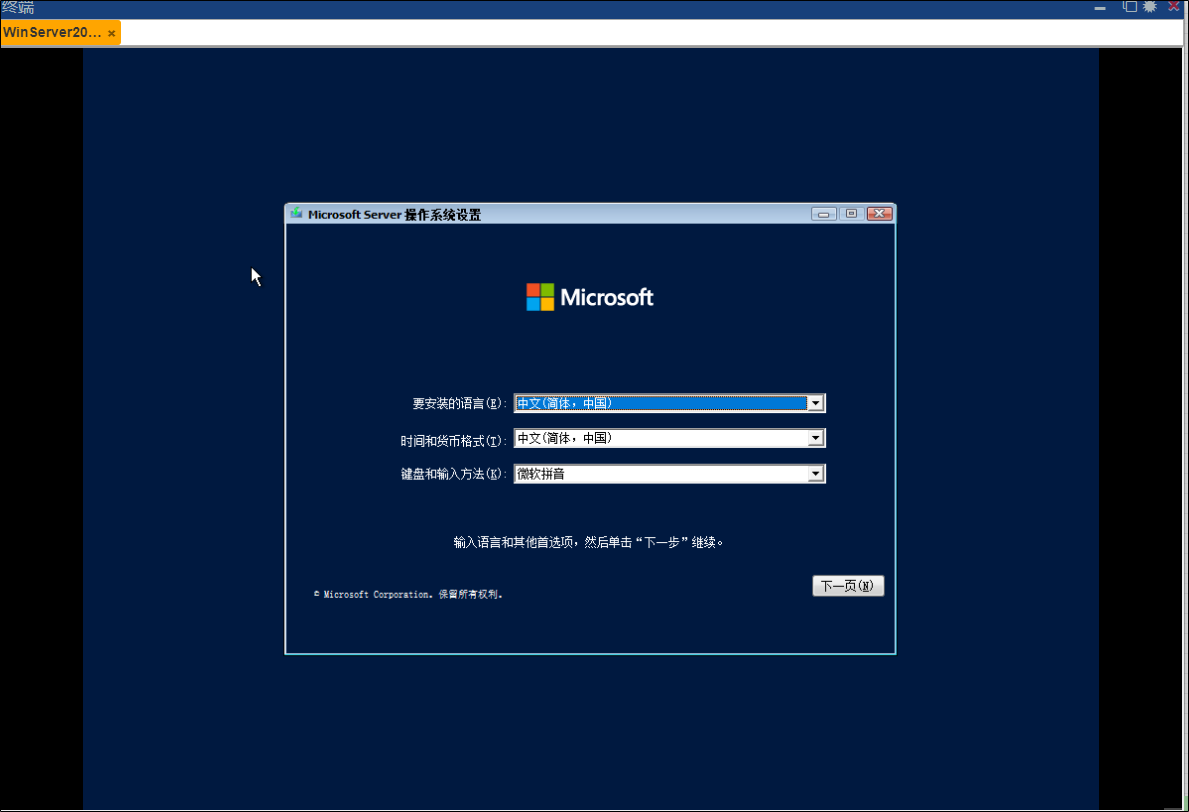

系统安装

20231104_112131

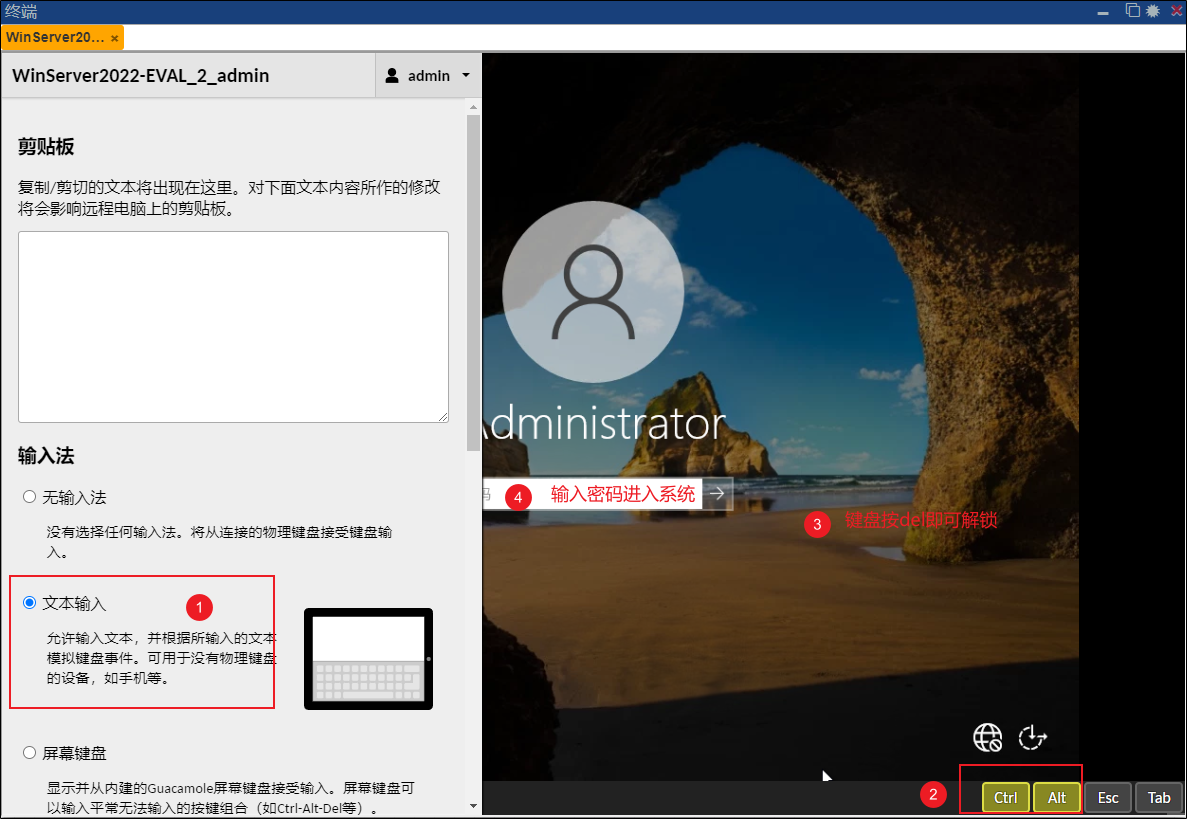

如果无法键盘输入，就把输入法改为“无输入法”就行了。

系统优化

优化流程展示

基于使用体验优化

根据自身需求修改即可。

1、更改分辨率位：1440x900。
2、修改"本地安全策略""账户策略""密码策略""密码最长使用期限"为0天（密码永不过期）。
3、启动"本地安全策略""本地策略""安全选项""交互式登入：无需按CTRL+ALT+DEL"。
4、通过“gpedit.msc”启用"计算机配置管理模板控制面板个性化不显示锁屏"优化登入体验。
5、启动（任务栏和导航属性---开始屏幕---当我登录或关闭屏幕上的所有应用时，转到桌面而不是“开始屏幕”）。注：2012需要

基于阿里云教程优化

1、允许远程连接到此计算机（开启远程访问）；
2、关闭专用网络、公用网络 Windows Defender 防火墙（关闭防火墙）；
3、安装以下virtio驱动：
	"balloon.inf" 是指内存气球设备驱动程序的安装信息文件，用于在虚拟化环境中管理虚拟机的内存资源。
	"netkvm.inf"  是指网络驱动程序的安装信息文件，用于虚拟机中的网络设备与主机之间的通信。
	"pvpanic.inf" 是指虚拟机恐慌设备驱动程序的安装信息文件，用于在虚拟机中模拟恐慌信号，以便宿主机或管理程序能够及时响应。
	"vioser.inf"  是指虚拟串口设备驱动程序的安装信息文件，用于在虚拟机中模拟串口设备。
	"viostor.inf" 是指虚拟存储设备驱动程序的安装信息文件，用于虚拟机中的存储设备与主机之间的数据传输。

基于ZStack Cloud教程优化

1、安装GuestTools：
	QGA (QEMU Guest Agent) 实现宿主机与云主机进行交互的应用程序，此交互方式不依赖网络，大大增强云主机的性能与功能。检测云主机内GuestTools及Virtio驱动状态。
	CloudbaseInit：安装CloudbaseInit的云主机支持导入User Data等定制化功能。
	agent内部监控：安装agent后可以查看云主机内部监控数据。
2、安装USB3.0驱动；
3、预防磁盘脱机设置（为了防止服务器异常掉电导致云主机恢复后磁盘脱机的情况）；
4、系统预处理(系统预处理是通过Windows系统自带的系统准备工具（Sysprep）为硬件独立和清理准备计算机。)

基于使用体验的优化

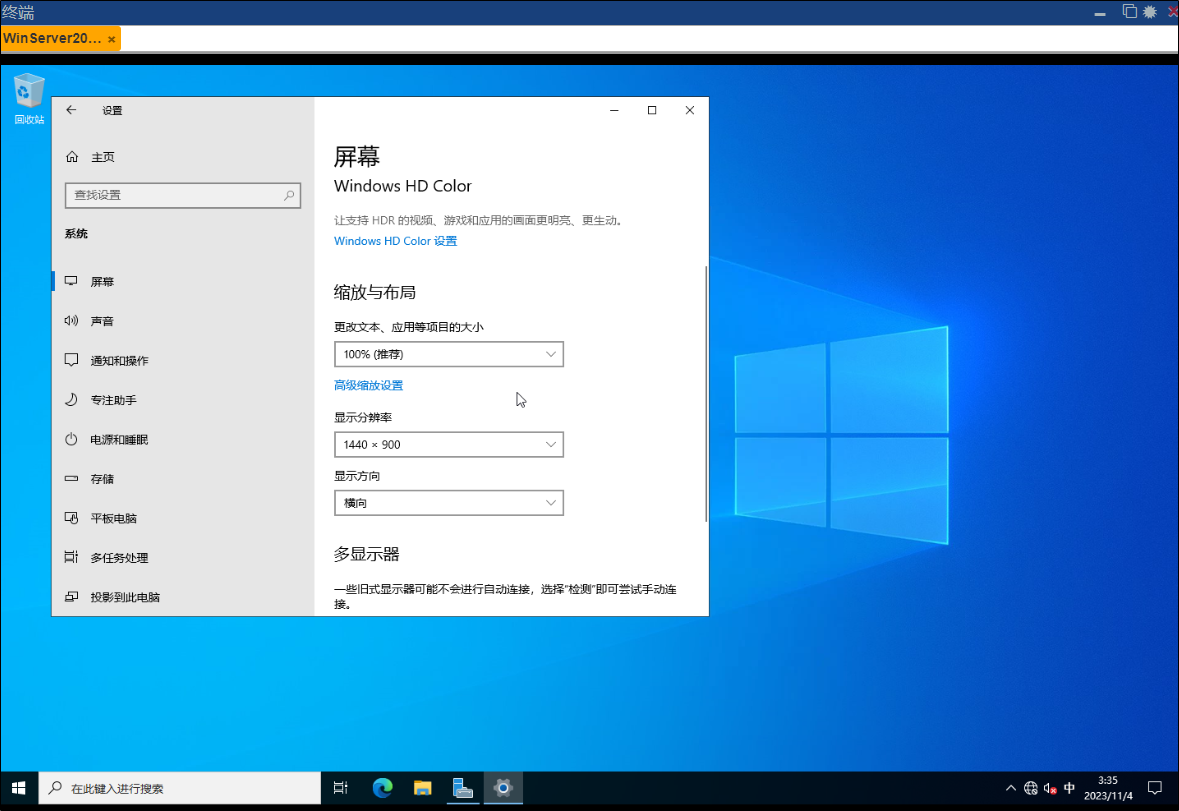

修改分辨率

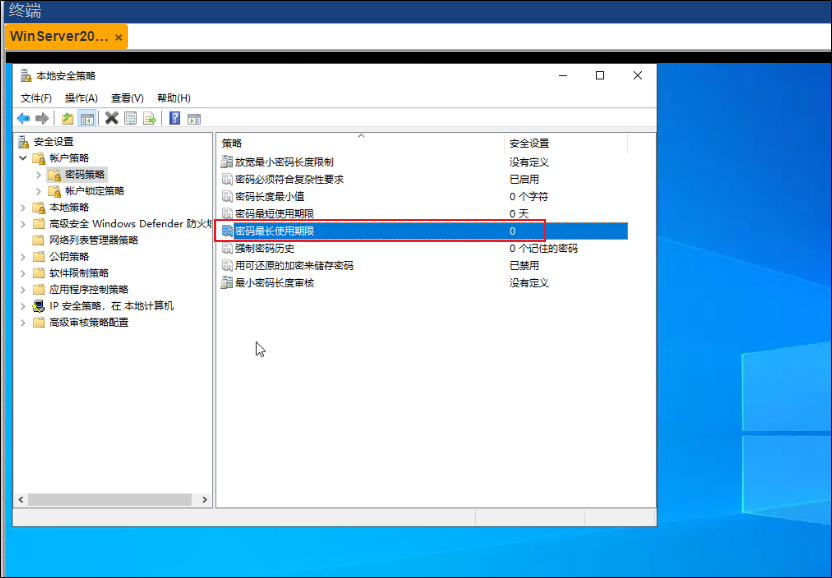

修改密码永不过期

本地安全策略----账户策略---密码策略---密码最长使用期限
修改无需按CTRL+ALT+DEL登入

本地安全策略---本地策略---安全选项---交互式登入：无需按CTRL+ALT+DEL

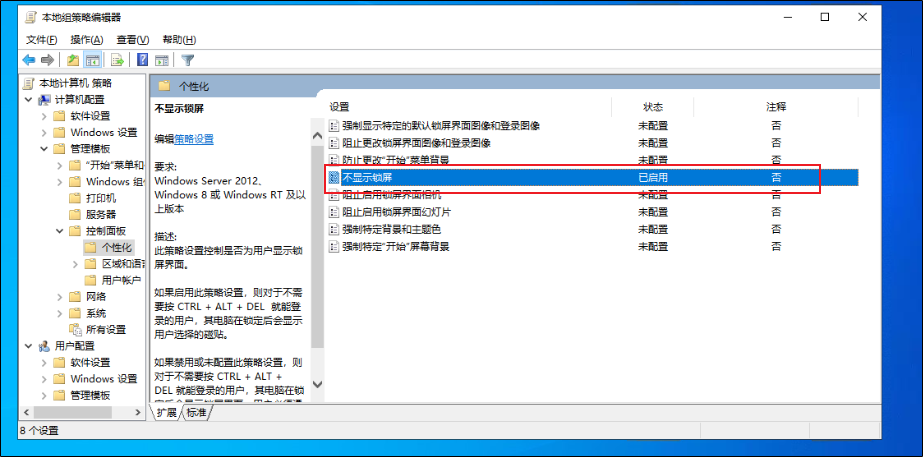

修改为不显示锁屏

通过“gpedit.msc”启用组策略编辑器，修改"计算机配置---管理模板---控制面板---个性化---不显示锁屏"优化登入体验。

基于阿里云教程优化

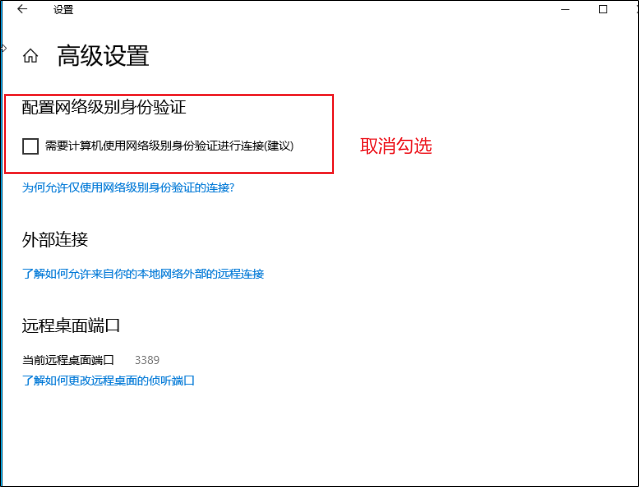

开启远程访问

允许远程连接到此计算机（开启远程访问）；

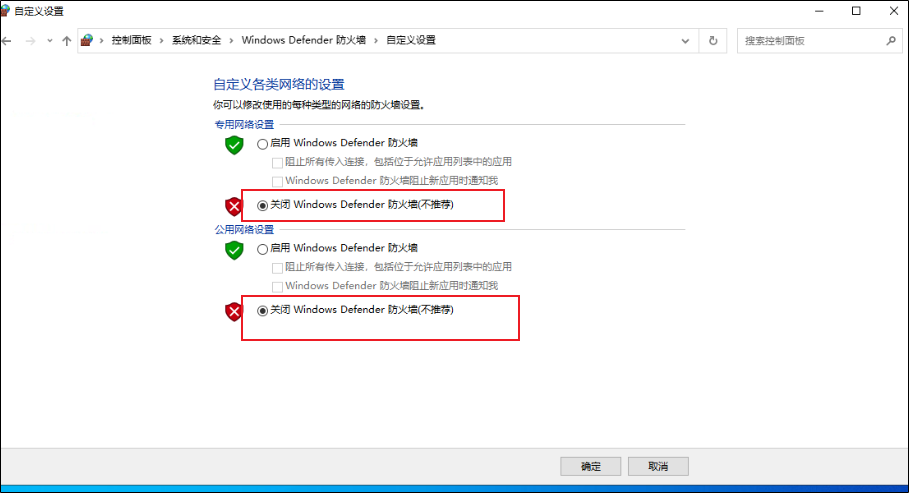

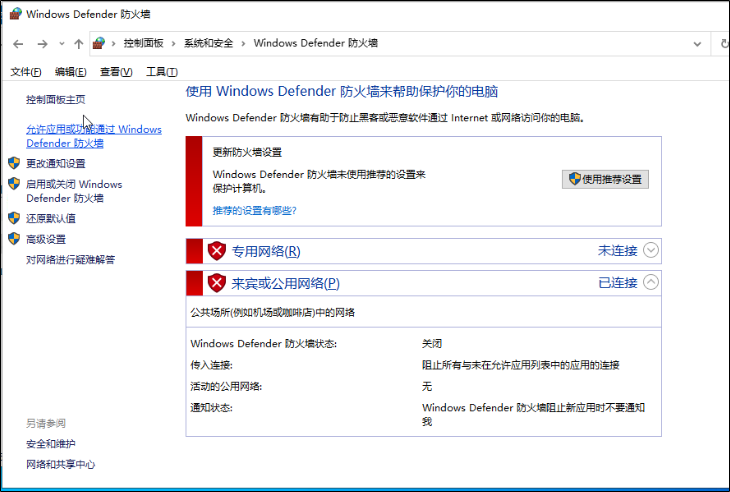

关闭系统防火墙

关闭专用网络、公用网络 Windows Defender 防火墙（关闭防火墙）；
安装Virtio驱动
- 根据源服务器操作系统版本，选择打开对应的文件夹。
- 例如，本示例中服务器的操作系统版本为Windows Server 2022 64位，则打开的文件夹路径为E:\虚拟机驱动\阿里云Win驱动\210408.1454.1459_bin\win10[16-19-22]\amd64。

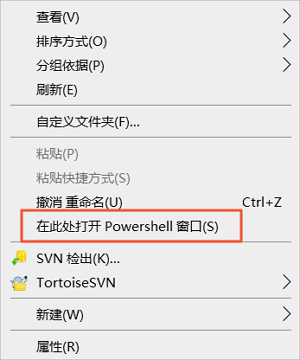

- 在amd64文件夹内的空白区域，按下Shift键的同时，单击鼠标右键，然后单击在此处打开 Powershell 窗口(S)。
- 在Windows Powershell中，运行以下命令，安装新版virtio驱动。
- **注意！**如果您当前Windows实例的登录用户为普通用户，需要以管理员权限运行该命令。如果是系统用户，则可以直接运行该命令。
```
pnputil -i -a *.inf
```

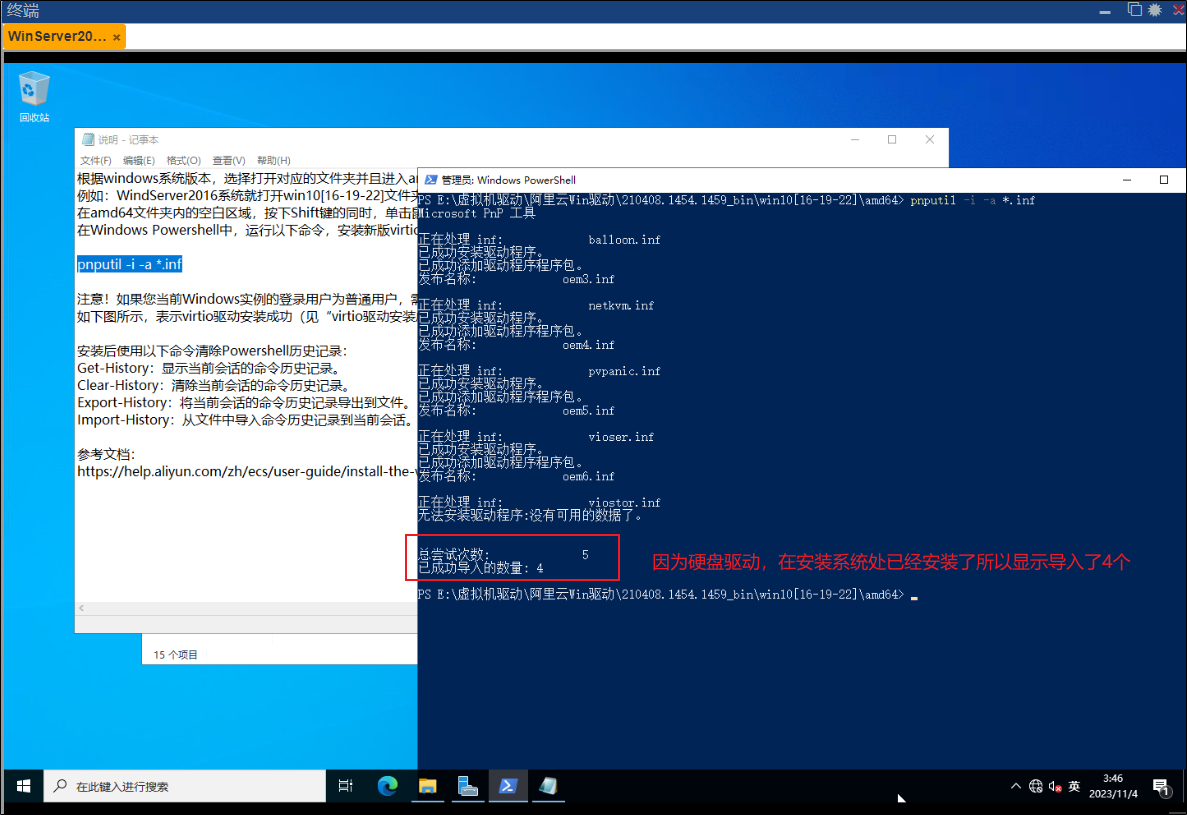

  如下图所示，表示virtio驱动安装成功。
- 安装后使用以下命令删除powershell历史记录：
```
Clear-History
```
驱动说明：
- balloon.inf：是指内存气球设备驱动程序的安装信息文件，用于在虚拟化环境中管理虚拟机的内存资源。
- netkvm.inf：是指网络驱动程序的安装信息文件，用于虚拟机中的网络设备与主机之间的通信。
- pvpanic.inf：是指虚拟机恐慌设备驱动程序的安装信息文件，用于在虚拟机中模拟恐慌信号，以便宿主机或管理程序能够及时响应。
- vioser.inf ：是指虚拟串口设备驱动程序的安装信息文件，用于在虚拟机中模拟串口设备。
- viostor.inf：是指虚拟存储设备驱动程序的安装信息文件，用于虚拟机中的存储设备与主机之间的数据传输。

基于ZStack Cloud教程优化

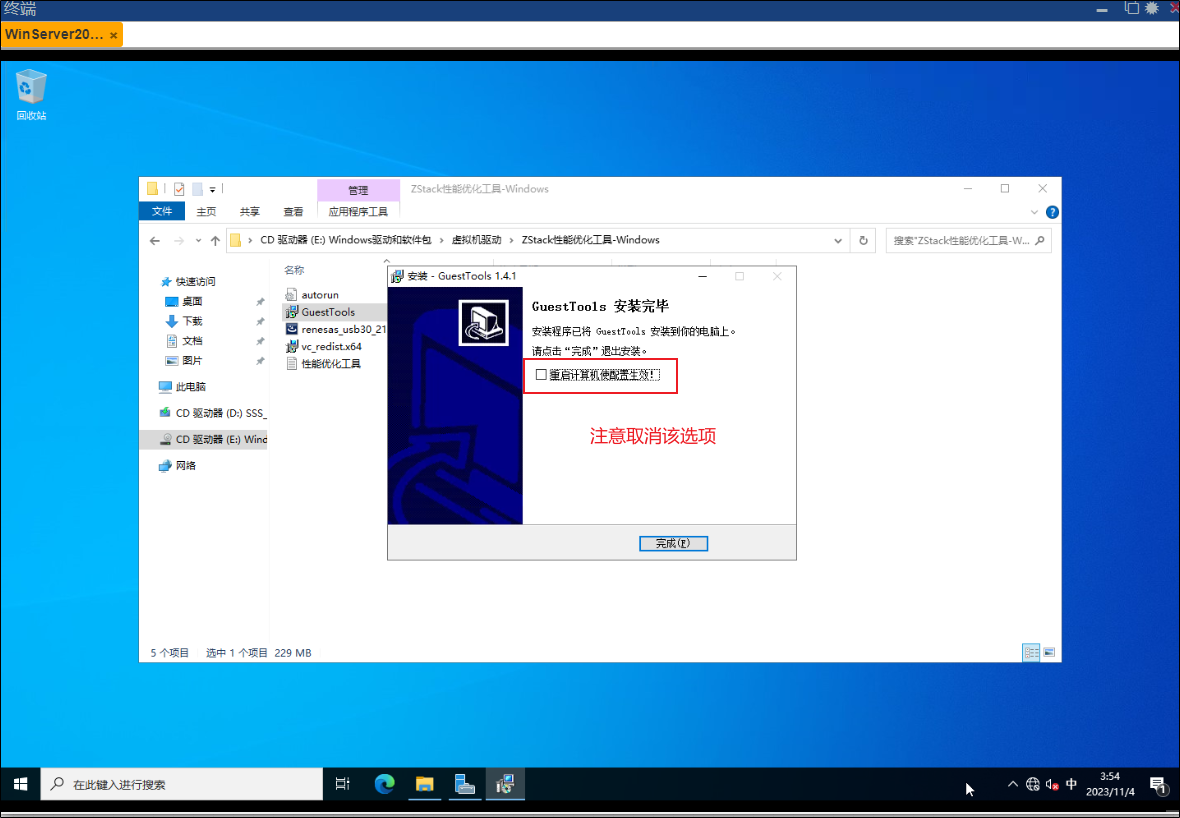

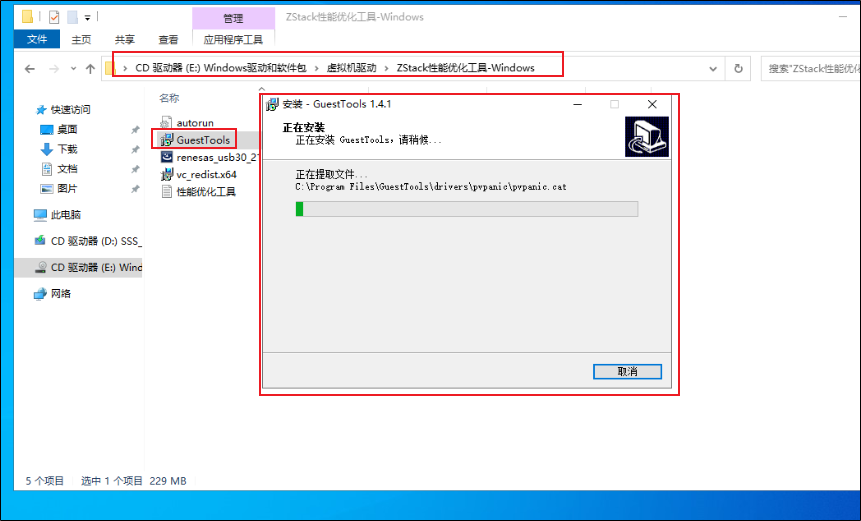

安装GuestTools工具包

QGA (QEMU Guest Agent) ：实现宿主机与云主机进行交互的应用程序，此交互方式不依赖网络，大大增强云主机的性能与功能。
检测云主机内GuestTools及Virtio驱动状态。
CloudbaseInit：安装CloudbaseInit的云主机支持导入User Data等定制化功能。
agent内部监控：安装agent后可以查看云主机内部监控数据。

注意：如果提示缺少dll文件，则先安装同目录下的vc_redist.x64后再安装GuestTools

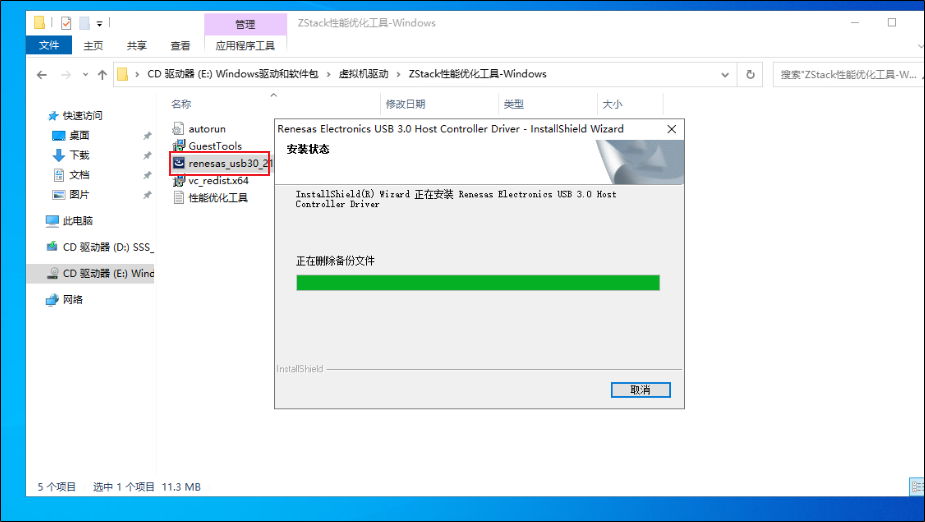

安装USB3.0驱动

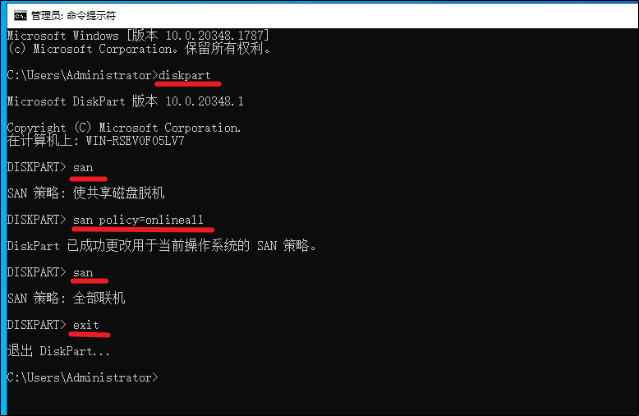

预防磁盘脱机设置

为了防止服务器异常掉电导致云主机恢复后磁盘脱机的情况，Windows系统安装完成后，使用管理员权限进入cmd命令行，依次执行以下命令：
```
1）进入diskpart
diskpart
2）查看SAN策略
san
3）使用diskpart更改SAN策略
san policy=onlineall
4）再次查看SAN策略
san
5）退出diskpart
exit
```

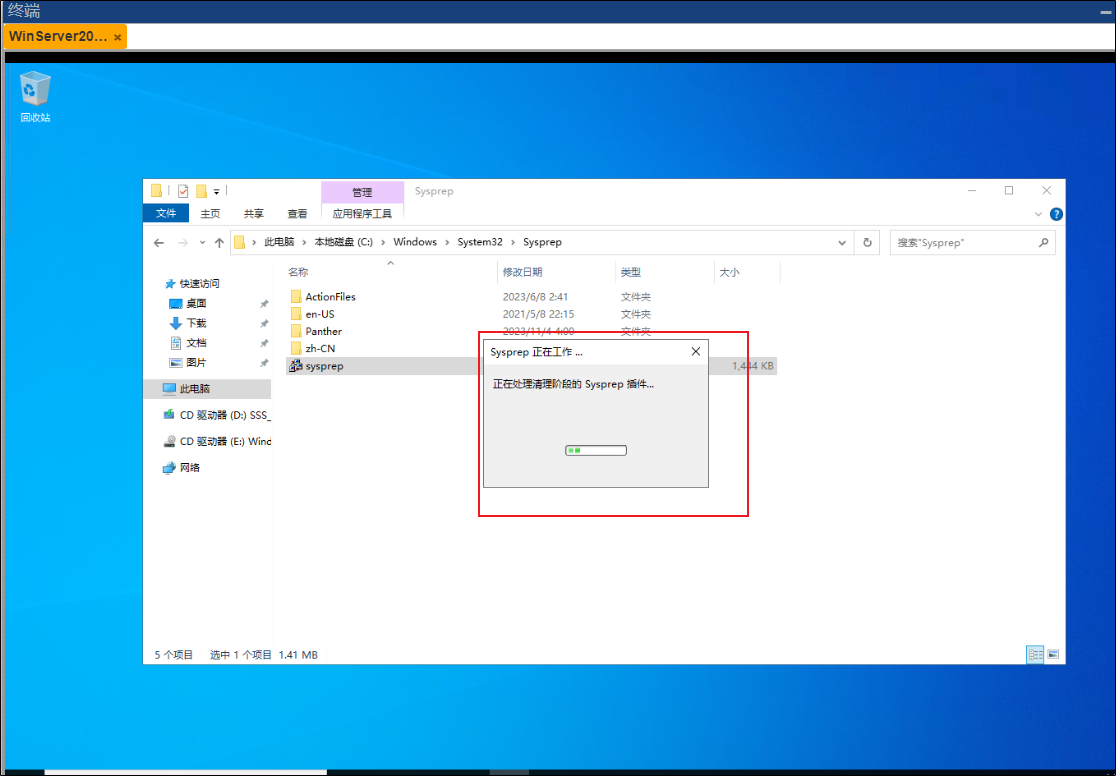

系统预处理

系统预处理是通过Windows系统自带的系统准备工具（Sysprep）为硬件独立和清理准备计算机。

打开C:\Windows\System32\Sysprep文件夹，运行sysprep.exe。

注意！记得勾选通用和将关机选项改为关机完成后，系统会自动关机。

基于华为云

为了防止镜像中DHCP租期过长导致创建的云服务器无法正确的获取地址，用户需要释放当前的DHCP地址。

在Windows命令行中，执行以下命令释放当前的DHCP地址。

ipconfig /release

镜像提交

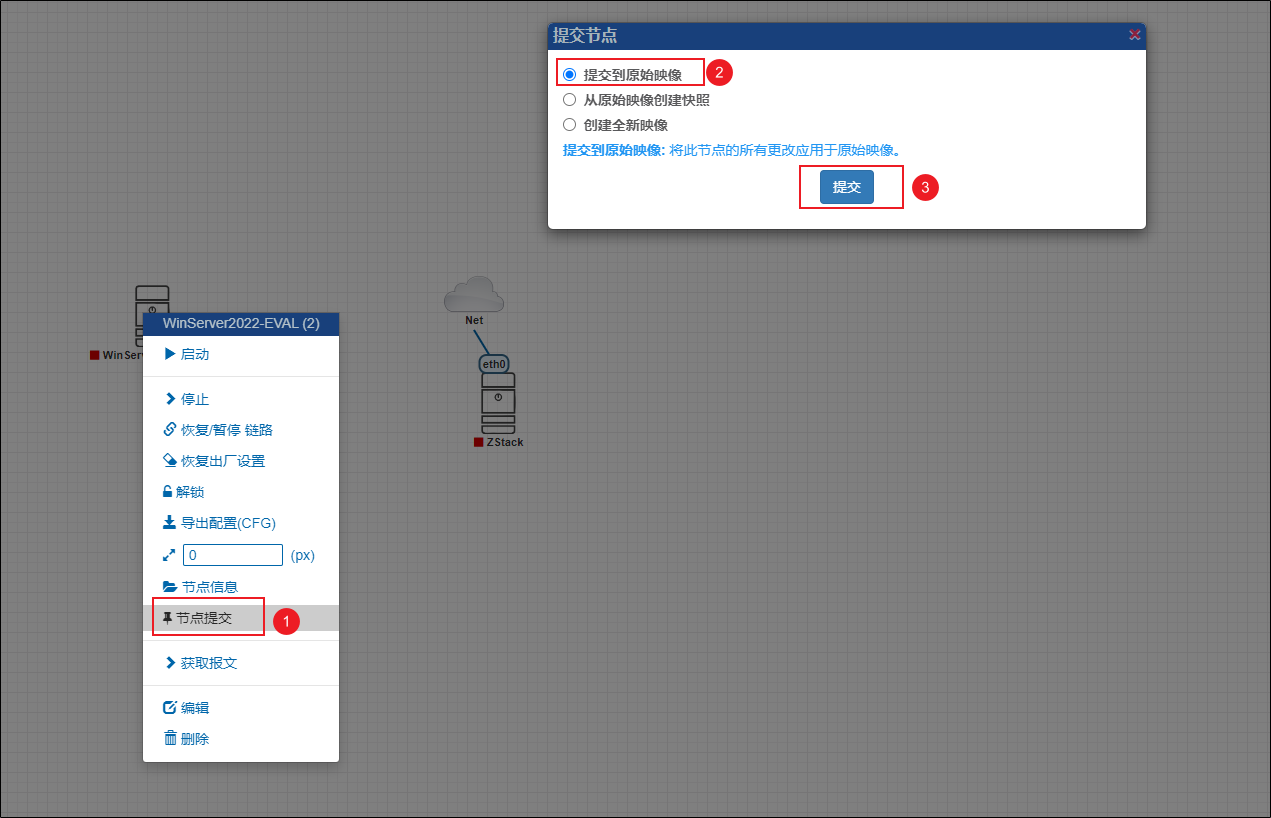

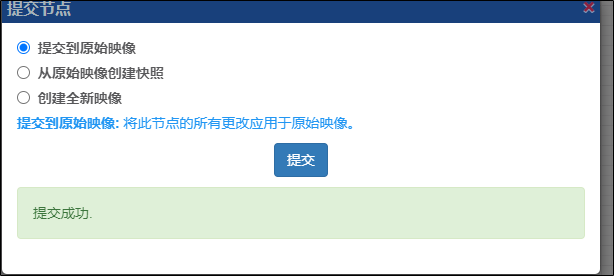

1）PNET提交镜像

2）EVE-NG提交镜像

EVE-NG，需要到对应节点的镜像目录中使用以下命令提交镜像。

注意：virtioa.qcow2是镜像目录中对应的名称。

/opt/qemu/bin/qemu-img commit virtioa.qcow2

3）验证是否提交成功

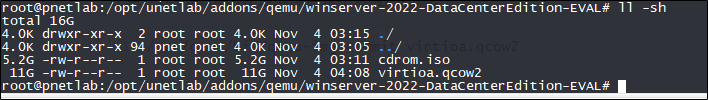

可以通过ll -sh命令查看qcow2文件大小，如果没提交成功，则文件大小很小。

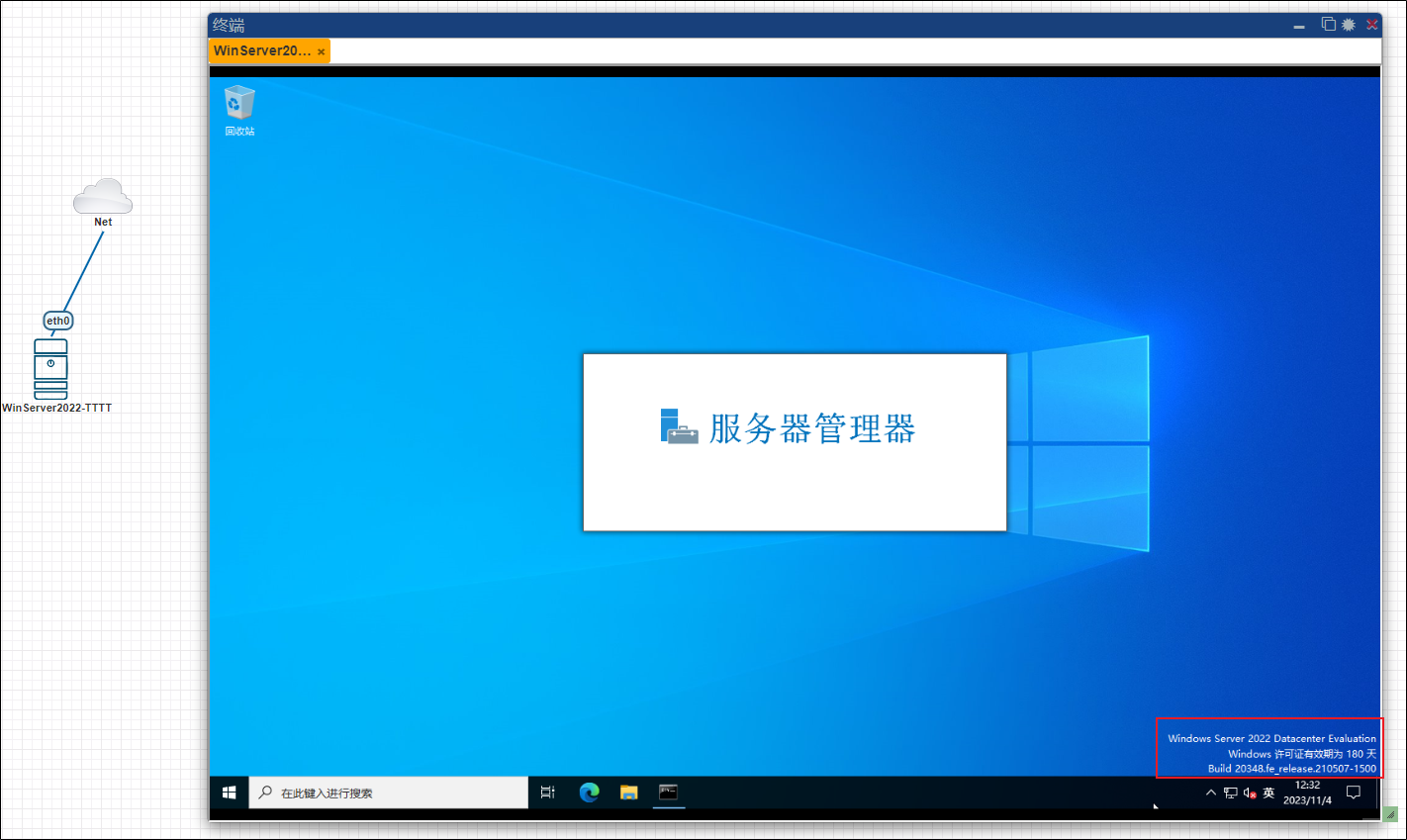

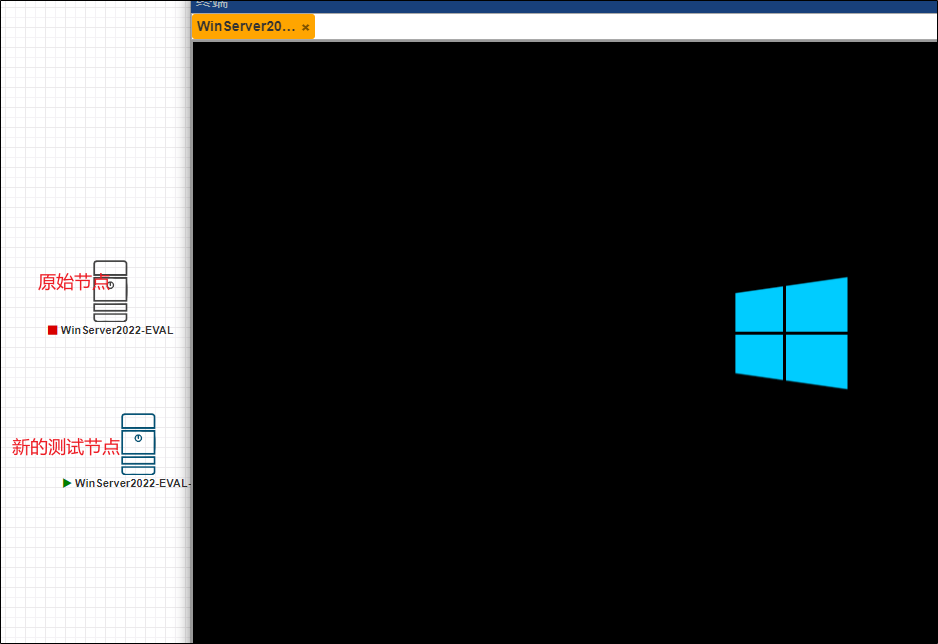

也可以通过，在lab中，再次添加一个新的节点镜像，开机测试是否能正常使用。

测试没问题后，删除目录下的cdrom.iso文件。

压缩镜像

第一次压缩镜像后通常能将镜像大小压缩接近一半，强烈建议压缩镜像（注意！压缩时间较长）。

进入到镜像所在路径后通过以下命令压缩镜像。

qemu-img convert -p -c -O qcow2 {镜像系统盘名称} {压缩后的名称}

qemu-img convert -p -c -O qcow2 virtioa.qcow2 new.qcow2

等待进度走完即可。

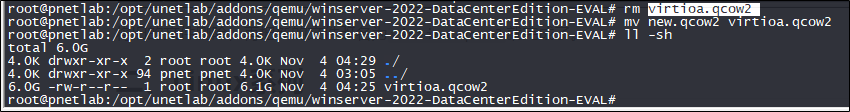

可以看到，压缩完成后，新的qcow2文件大小比原文件小了接近一半。

将旧的文件删除，再把新的文件改名为virtioa.qcow2就完成了。

在lab中添加一个新的节点进行测试镜像是否能正常工作。
